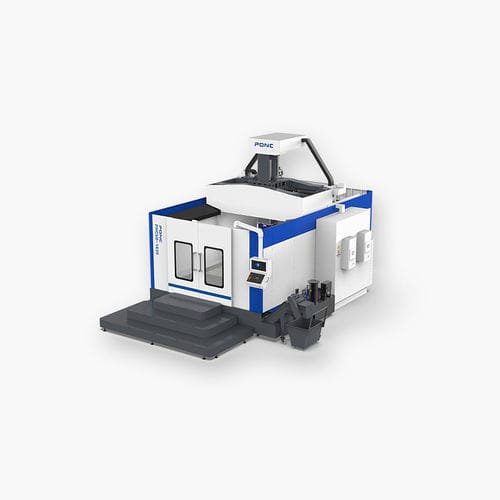

Centro di lavoro CNC 5 assi PHC5D series

verticalea portaleHSK A-63

La macchina modello PHC5D ha funzioni di fresatura, alesatura, foratura, alesatura e maschiatura. Questa macchina è un centro di lavoro a portale compatto, in cui tutti gli assi di movimento si trovano sopra le pareti destra e sinistra del basamento della macchina. La tavola di lavoro è fissa e il peso del pezzo non influisce sulla precisione della lavorazione. La parte mobile adotta la struttura box-in-box. Durante il processo di taglio, la forza sull'ambiente circostante di questa struttura è bilanciata, il che migliora efficacemente la stabilità della macchina utensile durante la lavorazione, e questo design termicamente simmetrico rende la macchina utensile meno suscettibile agli ambienti difficili. VIAGGI - Distanza dal naso del mandrino al piano di lavoro mm - 0~800 Distanza tra le colonne mm - 2250 PIANO DI LAVORO - Dimensioni del piano di lavoro - mm - 1600×3000/4000/6000 Carico massimo del piano di lavoro T/m² 5 Passo della scanalatura a T - / - 22H7;250 MANDRINO - Coppia del mandrino N-m - 30/36(S1/S6) Sezione dello slittone mm - 450×450 MAGAZZINO UTENSILI (OPZIONALE) - Diametro massimo dell'utensile (a pieno carico) - mm Ф80 Diametro massimo dell'utensile (a vuoto) - mm Ф150 Lunghezza massima dell'utensile - mm - 250 VELOCITÀ DI AVANZAMENTO DEGLI ASSI - Avanzamento di taglio X/Y/Z m/min 15/15/15 SPECIFICHE MECCANICHE - Pressione pneumatica richiesta - kg/cm² - 6 sistema cnc - / - SIEMENS/FANUC
