Encoder rotativo incrementale UTD-IPT00-XXXXX-YA10-CAW

magneticoad albero pienocon flangia sincronizzata

Panoramica del prodotto

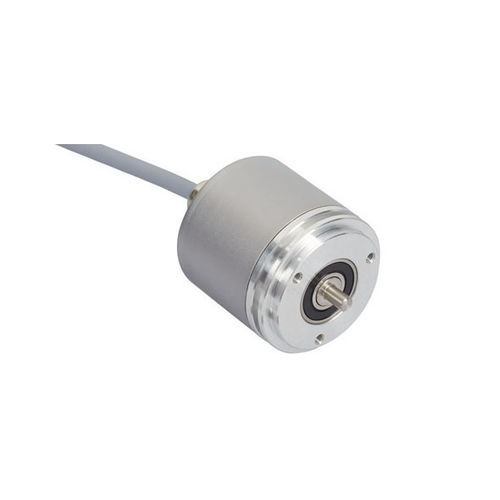

POSITAL IXARC encoder incrementale programmabile UTD-IPT00-XXXXX-YA10-CAW con albero pieno doppia superficie ø6 mm, flangia sincro Ø58 mm e uscite selezionabili RS422 (TTL) o Push-Pull (HTL). Protezione albero IP65; involucro IP66/IP67.

Interfaccia
Interfaccia: incrementale programmabile. Funzioni di programmazione: PPR 1–32768, selezione tipo uscita, direzione di conteggio. Configurabile con UBIFAST Configuration Tool (versione 1.6.10 o successiva). Se è richiesto PPR >16384, tali impostazioni e regolazioni aggiuntive devono essere effettuate in produzione.

Uscite
Driver di uscita: RS422 (TTL) o Push-Pull (HTL). Livello alto Push-Pull: >4 V (@4,75–9 V alimentazione) o >V-3 V (@9–30 V). Livello basso: <0,5 V. Risposta in frequenza massima: 1 MHz. Corrente di commutazione massima: 50 mA per canale.

Dati elettrici
Tensione di alimentazione: 4,75–30 VDC. Consumi: ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Potenza ≤1,0 W. Tempo di avvio <1 s. Resistenza di carico minima: 120 Ω. Protezione contro inversione di polarità e cortocircuito. EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2. MTTF: 280 years @40 °C.

Sensore
Tecnologia: magnetica. Precisione (INL): ±0,0878° (≤12 bit). Direzione di riferimento: rotazione oraria (vista frontale asse). Duty cycle: 180° ±12° (velocità >100 RPM). Angolo di fase: 90° ±6° (velocità >100 RPM).

Specifiche ambientali
Protezione albero: IP65. Protezione involucro: IP66/IP67. Temperatura di esercizio: montaggio fisso fino a -30 °C, montaggio flessibile fino a -5 °C; massima +80 °C. Umidità: 98% RH, senza condensazione.

Dati meccanici
Involucro: acciaio con verniciatura liquida (RAL 9006) e protezione catodica contro la corrosione (>720 h nebbia salina). Flangia: sincro Ø58 mm in alluminio. Albero: ø6 mm pieno, doppia superficie piatta, lunghezza 10 mm, acciaio inox V2A (1.4305/303). Carichi massimi: assiale 40 N, radiale 110 N. Inerzia rotore ≤30 gcm². Coppia di attrito ≤3 Ncm @20 °C. Velocità meccanica massima ≤12000 1/min. Urti e vibrazioni conformi alle norme EN. Lunghezza 45,7 mm. Peso 250 g. Vita meccanica a seconda delle condizioni di carico.

Connessione elettrica
Orientamento: assiale. Cavo: 1 m PVC, Ø6 mm, conduttore 0,14 mm² (AWG 26). Raggio di curvatura minimo: 46 mm fisso, 61 mm flessione. Mappatura segnali sotto.

Piano di connessione (segnale / colore)
A: Green
/A: Yellow
B: Gray
/B: Pink
Z: Blue
/Z: Red
Alimentazione: Brown
GND: White
Schermatura: Shield

Certificazioni
Omologazioni: CE.

Ciclo di vita
Stato prodotto: Nuovo.

Caratteristiche / specifiche tecniche

• Modello: UTD-IPT00-XXXXX-YA10-CAW
• Marca: POSITAL
• Tipo: encoder incrementale programmabile (magnetico)
• Interfaccia: incrementale programmabile, PPR 1–32768 (UBIFAST)
• Uscite: RS422 (TTL) o Push-Pull (HTL), fino a 1 MHz
• Alimentazione: 4,75–30 VDC; potenza ≤1,0 W
• Protezione: albero IP65; involucro IP66/IP67
• Albero: ø6 mm, pieno, doppia superficie piatta, inox V2A
• Flangia: sincro Ø58 mm, alluminio
• Temperatura esercizio: -30 °C a +80 °C
• Cavo: 1 m PVC, Ø6 mm, AWG 26
• MTTF: 280 years @40 °C
• Omologazioni: CE
