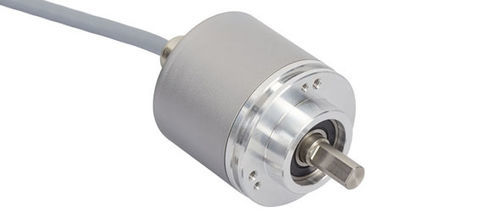

Encoder rotativo incrementale UTD-IPT00-XXXXX-L060-AAW

magneticoad albero pienocon flangia

Panoramica prodotto
L'encoder incrementale programmabile POSITAL IXARC UTD-IPT00-XXXXX-L060-AAW offre PPR configurabile, uscite selezionabili (RS422/TTL o Push-Pull HTL), flangia di bloccaggio ø58 mm e albero pieno in acciaio inox ø6 mm. Progettato per applicazioni industriali che richiedono alta risposta in frequenza e gradi di protezione IP65/IP66.

Interfaccia
Interfaccia incrementale programmabile con intervallo PPR 1–32768. Parametri configurabili: impulsi per giro (PPR), tipo di uscita (Push-Pull HTL o RS422/TTL) e direzione di conteggio. Configurazione tramite UBIFAST Configuration Tool (v1.6.10 o successiva). Nota: PPR >16384 richiede regolazione in produzione.

Uscite
Driver di uscita: RS422 (TTL) o Push-Pull (HTL). Risposta in frequenza massima fino a 1 MHz. Corrente di commutazione massima 50 mA per canale. Livelli tipici: alto >4 V, basso <0.5 V (fare riferimento alle tensioni di alimentazione per i livelli HTL).

Dati elettrici
Tensione di alimentazione 4.75–30 VDC. Assorbimento ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Potenza ≤1.0 W. Tempo di avvio <1 s. Protezioni: inversione polarità e cortocircuito. EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2.

Sensore
Tecnologia magnetica. Precisione INL ±0,0878° (≤12 bit). Direzione di lettura predefinita: rotazione oraria dell'albero (vista frontale). Duty cycle ≈180° ±12°, angolo di fase ≈90° ±6° a >100 RPM.

Specifiche ambientali
Protezione albero IP65, involucro IP66/IP67. Temperatura di esercizio da -30 °C (fisso) a +80 °C. Umidità fino al 98% RH senza condensazione.

Dati meccanici
Involucro: acciaio con rivestimento liquido (RAL 9006 White Aluminium) e protezione catodica (>720 h). Flangia: fissaggio ø58 mm (alluminio). Albero: pieno inox ø6 mm, lunghezza 10 mm. Carichi massimi albero: assiale 40 N, radiale 110 N. Lunghezza 41,7 mm, peso 1275 g. Velocità meccanica ≤12000 1/min. Resistenze a urti e vibrazioni conforme EN 60068.

Collegamento elettrico
Uscita assiale, cavo standard 10 m (PVC, Ø6 mm), sezione 0.14 mm² (AWG 26). Raggio di curvatura minimo: 46 mm fisso, 61 mm in flessione.

Certificazioni e ciclo di vita
Omologazioni: CE. Stato prodotto: Nuovo.

Piano di connessione (colori)

• A: Green
• /A: Yellow
• B: Gray
• /B: Pink
• Z: Blue
• /Z: Red
• Power Supply: Brown
• GND: White
• Shielding: Shield

Note e documentazione
Diagramma impulsi, disegni dimensionali e istruzioni di configurazione disponibili nella pagina prodotto. Lo strumento UBIFAST è richiesto per alcune impostazioni programmabili.

Specifiche tecniche

• Famiglia prodotto: POSITAL IXARC encoder incrementale programmabile
• Modello: UTD-IPT00-XXXXX-L060-AAW
• Uscite: RS422 (TTL) o Push-Pull (HTL)
• PPR programmabile: 1–32768 (PPR>16384 richiede regolazione in produzione)
• Alimentazione: 4.75–30 VDC
• Risposta massima: 1 MHz
• Protezione: albero IP65, involucro IP66/IP67
• Albero: pieno ø6 mm, lunghezza 10 mm, acciaio inox
• Flangia: bloccaggio ø58 mm (alluminio)
• Cavo: uscita assiale 10 m PVC, Ø6 mm
