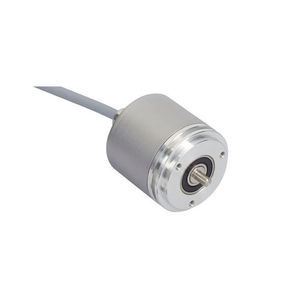

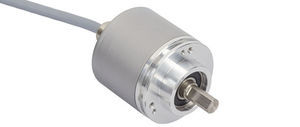

Encoder rotativo incrementale UTD-IPT00-XXXXX-04M0-2AW

magneticoad albero pienocon flangia

Panoramica prodotto
Encoder incrementale programmabile POSITAL IXARC UTD-IPT00-XXXXX-04M0-2AW con uscite RS422 (TTL) o HTL push-pull, flangia Clamp Ø40 mm e albero pieno Ø8 mm. Classe di protezione IP64/IP65 a seconda della variante.

Interfaccia
Interfaccia: Incrementale programmabile
Funzioni di programmazione: PPR (1–32768), tipo di uscita, direzione di conteggio
Uscita programmabile: Push-Pull (HTL) o RS422 (TTL)
Tool di configurazione: UBIFAST Configuration Tool (v1.6.10 o superiore). Se PPR > 16384 è richiesto, sono necessarie impostazioni aggiuntive in produzione.

Uscite
Driver di uscita: RS422 (TTL) o HTL push-pull
Tensione uscita alta (HTL): > 4 V @ 4,75–9 V alimentazione; > V-3 V @ 9–30 V alimentazione
Tensione uscita bassa (HTL/RS422): < 0.5 V
Risposta in frequenza massima: 1 MHz
Corrente di commutazione massima: 50 mA per canale

Dati elettrici
Tensione di alimentazione: 4.75 – 30 VDC
Assorbimento: ≤60 mA @ 5 V, ≤30 mA @ 10 V, ≤25 mA @ 24 V
Potenza: ≤1.0 W
Tempo di avvio: < 1 s
Resistenza di carico minima: 120 Ω
Protezione inversione polarità e cortocircuito: Sì
EMC: Emissioni DIN EN 61000-6-4; Immunità DIN EN 61000-6-2
MTTF: 280 years @ 40 °C

Sensore
Tecnologia: Magnetico
Precisione (INL): ±0,0878° (≤12 bit)
Senso predefinito: rotazione dell'albero in senso orario (vista frontale)
Ciclo di lavoro: 180° ±12° (velocità > 100 RPM)
Angolo di fase: 90° ±6° (velocità > 100 RPM)

Specifiche ambientali
Protezione (albero e involucro): IP65 (variante specificata)
Temperatura operativa: Min –30 °C (fisso) / –5 °C (flessibile), Max +80 °C
Umidità: fino al 98% UR, senza condensa

Dati meccanici
Materiale involucro: Acciaio con protezione catodica (>720 h resistenza nebbia salina)
Flangia: Clamp Ø40 mm, alluminio
Albero: pieno, con piano, lunghezza 15 mm; Ø8 mm acciaio inox V2A (1.4305/303)
Carico massimo albero: Assiale 40 N, Radiale 110 N
Inerzia rotore: ≤30 gcm²
Coppia di attrito: ≤3 Ncm @ 20 °C
Velocità meccanica max: ≤12000 1/min
Urti/vibrazioni: Urto ≤100 g (6 ms), Urto permanente ≤10 g (16 ms), Vibrazione ≤10 g (10–1000 Hz)
Lunghezza: 37 mm; Peso: 580 g
Vita meccanica minima (10^8 giri): valori specificate in base ai carichi

Connessione elettrica
Orientamento: Assiale
Connessione: cavo 2 m (PVC), conduttore 0.14 mm² / AWG 26, Ø cavo 6 mm
Raggio minimo di curvatura: 46 mm fisso, 61 mm in flessione

Piano di connessione (segnale → colore)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power supply → Brown
GND → White
Shielding → Shield

Certificazioni
Omologazioni: CE

Download e disegni
Diagramma impulsi, disegni 2D/3D, scheda tecnica, certificati CE/UL e UBIFAST tool disponibili per il download nella pagina prodotto.

Specifiche tecniche

• Modello: UTD-IPT00-XXXXX-04M0-2AW
• Tipo: Encoder incrementale programmabile POSITAL IXARC
• Interfaccia: Incrementale programmabile (PPR 1–32768)
• Uscite: RS422 (TTL) o HTL push-pull
• Alimentazione: 4.75–30 VDC
• Risposta max frequenza: 1 MHz
• Albero: Ø8 mm, pieno, piano, lunghezza 15 mm, inox V2A
• Flangia: Clamp Ø40 mm, alluminio
• Protezione: IP64 / IP65
• Temperatura operativa: -30 °C a +80 °C
• Peso: 580 g
• Cavo: 2 m PVC, 0.14 mm² / AWG 26, Ø6 mm
• Norme EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2
• MTTF: 280 years @ 40 °C
