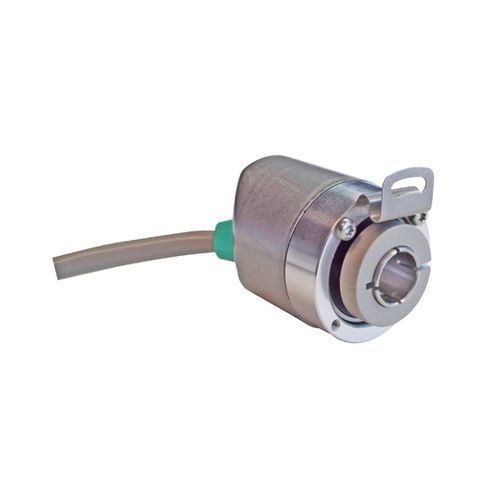

Encoder rotativo incrementale UTD-IPT00-XXXXX-V8S0-5TW

magneticoad albero cavocon albero cavo non traversante

Descrizione
Encoder incrementale programmabile POSITAL IXARC, modello UTD-IPT00-XXXXX-V8S0-5TW. Albero cavo cieco Ø8 mm, opzioni flangia Ø36 mm / Ø42 mm. Uscite configurabili: RS422 (TTL) o Push-Pull (HTL). Classe di protezione IP64/IP65 a seconda della configurazione.

Interfaccia
Tipo di interfaccia: incrementale programmabile. Funzioni di programmazione: PPR (1–32768), selezione uscita (HTL/RS422), direzione di conteggio. Configurazione tramite UBIFAST Configuration Tool (versione 1.6.10 o successiva). Nota: PPR >16384 richiede regolazione in produzione.

Uscite
Driver di uscita: RS422 (TTL) o Push-Pull (HTL). Risposta in frequenza massima: 1 MHz. Corrente di commutazione massima: 50 mA per canale. Livelli logici: HTL alto >4 V (@4,75–9 V) o >V-3 V (@9–30 V); basso <0,5 V. RS422 alto >4 V; basso <0,5 V.

Dati elettrici
Tensione di alimentazione: 4,75–30 VDC. Consumo: ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Potenza ≤1,0 W. Tempo di avvio <1 s. Resistenza minima di carico 120 Ω. Protezione contro inversione di polarità e cortocircuito. EMC: DIN EN 61000-6-4 (emissioni), DIN EN 61000-6-2 (immunità). MTTF: 280 anni @ 40 °C.

Sensore
Tecnologia: magnetica. Precisione (INL): ±0,0878° (≤12 bit). Sensore predefinito: rotazione oraria vista frontale dell'albero. Duty cycle: 180° ±12° (velocità >100 RPM). Angolo di fase: 90° ±6° (velocità >100 RPM).

Specifiche ambientali
Grado di protezione (albero e involucro): IP65. Temperatura operativa: fisso -30 °C a +80 °C; flessibile -5 °C a +80 °C. Umidità: fino al 98% UR, senza condensa.

Dati meccanici
Involucro: acciaio, zincato. Flangia: alluminio, opzioni blind hollow Ø36/Ø42 mm. Albero: cavo cieco profondità 18 mm, Ø8 mm, acciaio inox V2A (1.4305/303). Coppia d'attrito ≤3 Ncm @20 °C. Velocità massima ≤12.000 1/min. Urti e vibrazioni conformi alle norme EN. Lunghezza 50,2 mm. Peso 805 g. Disallineamento assiale/radiale statico max. ±0,3 mm / ±0,5 mm.

Collegamento elettrico
Uscita cavo: assiale o radiale. Cavo standard: PVC 5 m, 0,14 mm² (AWG26). Diametro cavo 6 mm. Raggio minimo di curvatura: 46 mm (fisso), 61 mm (flessione).

Certificazioni
Omologazioni: CE e cULus.

Ciclo di vita
Stato: Nuovo.

Piano di connessione (segnale → colore)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

Diagramma impulsi & disegni dimensionali
Diagramma impulsi per fase dei canali (A, /A, B, /B, Z, /Z) e disegni dimensionali/3D disponibili per montaggio, opzioni flangia e uscita cavo.

Accessori (esempi)

• 10026904 - UBIFAST Configuration Tool
• 10035191 - AP20-00 Counter
• 10035203 - DiMod Counter (Relay o/p)
• 10070674 - Clamping Ring V12

Specifiche tecniche

• Modello: UTD-IPT00-XXXXX-V8S0-5TW
• Marca: POSITAL
• Tipo interfaccia: incrementale programmabile (PPR 1–32768)
• Uscite: RS422 (TTL) o Push-Pull (HTL), max 1 MHz
• Alimentazione: 4,75–30 VDC
• Consumo: ≤60 mA @5 V
• Albero: cavo cieco Ø8 mm, profondità 18 mm; acciaio inox
• Flangia: Ø36 / Ø42 mm, alluminio
• Involucro: acciaio zincato; lunghezza 50,2 mm
• Protezione: IP65 (albero & involucro)
• Temperatura operativa: -30 °C a +80 °C
• Cavo: 5 m PVC, 0,14 mm² (AWG26)
• Omologazioni: CE, cULus
