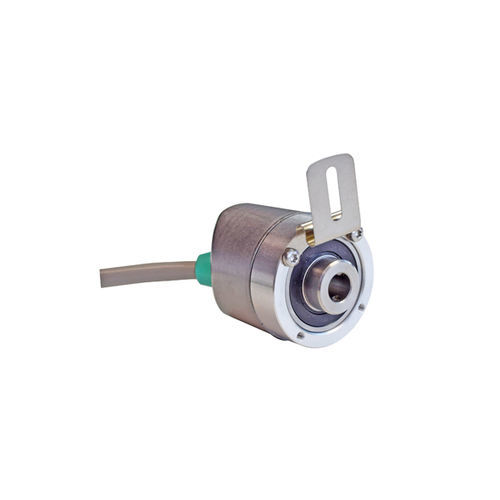

Encoder rotativo incrementale UTD-IPT00-XXXXX-AAB0-2TW

magneticoad albero cavocon albero cavo non traversante

Descrizione
POSITAL IXARC encoder incrementale programmabile con uscite RS422 (TTL) o Push-Pull (HTL). Flangia Blind Hollow ø36 mm (A), albero cieco ø10 mm (profondità 18 mm). Classe di protezione IP64 / IP65 a seconda della versione.

Interfaccia
Interfaccia: Encoder incrementale programmabile
Parametri configurabili: PPR (1–32768), tipo di uscita (HTL Push-Pull o RS422 TTL), direzione di conteggio
Strumento di configurazione: UBIFAST Configuration Tool (versione 1.6.10 o successiva). Nota: PPR >16384 richiede adeguamento in produzione.

Uscite
Driver di uscita: RS422 (TTL) o Push-Pull (HTL)
LIVELLO ALTO (HTL): >4 V @ 4,75–9 V; > V-3 V @ 9–30 V
LIVELLO BASSO: <0.5 V
Risposta in frequenza max: 1 MHz
Corrente di commutazione max: 50 mA per canale

Dati elettrici
Tensione di alimentazione: 4.75–30 VDC
Assorbimento: ≤60 mA @5 V; ≤30 mA @10 V; ≤25 mA @24 V
Potenza: ≤1.0 W
Tempo di avvio: <1 s
Resistenza di carico minima: 120 Ω
Protezione inversione polarità e cortocircuito: Sì
EMC: Emissione DIN EN 61000-6-4; Immunità DIN EN 61000-6-2
MTTF: 280 years @ 40 °C

Sensore
Tecnologia: Magnetica
Precisione (INL): ±0,0878° (≤12 bit)
Segnale predefinito: rotazione oraria dell'albero (vista frontale sull'albero)
Duty cycle: 180° ±12° (velocità >100 RPM)
Angolo di fase: 90° ±6° (velocità >100 RPM)

Specifiche ambientali
Grado di protezione (albero / involucro): IP65
Temperatura di esercizio: -30 °C fisso / -5 °C flessibile fino a +80 °C
Umidità: fino al 98% HR, senza condensa

Dati meccanici
Involucro: acciaio zincato; flangia: alluminio (Blind Hollow ø36 mm A)
Albero: cieco ø10 mm, profondità 18 mm, acciaio inossidabile V2A (1.4305 / 303)
Coppia di attrito: ≤3 Ncm @20 °C
Velocità meccanica max: ≤6000 1/min
Urti / vibrazioni: urto ≤100 g; vibrazione ≤10 g
Lunghezza: 50,2 mm; Peso: 405 g
Disallineamento max assiale / radiale: statico ±0,3 / ±0,5 mm; dinamico ±0,1 / ±0,2 mm

Collegamento elettrico
Orientamento uscita: assiale o radiale
Collegamento: cavo fisso 2 m (PVC), diametro 6 mm, conduttore 0.14 mm² (AWG 26)
Raggio di curvatura minimo: 46 mm fisso, 61 mm in flessione

Piano di connessione (segnale → colore)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

Certificazioni e ciclo di vita
Omologazioni: CE, cULus
Stato prodotto: Nuovo

Informazioni aggiuntive
Schema impulsi, disegni dimensionali e file 2D/3D disponibili per installazione e cablaggio.

Caratteristiche / specifiche tecniche

• Serie modello: UTD-IPT00
• Tipo: Encoder incrementale programmabile (POSITAL IXARC)
• Range PPR programmabile: 1–32768 (PPR >16384 necessita adeguamento in produzione)
• Uscite: Push-Pull (HTL) o RS422 (TTL), max 50 mA/canale
• Risposta frequenza max: 1 MHz
• Tensione alimentazione: 4.75–30 VDC
• Grado protezione: IP65 (albero e involucro)
• Albero: cieco ø10 mm, profondità 18 mm, inox V2A
• Flangia: Blind Hollow ø36 mm (A), alluminio
• Lunghezza / Peso: 50.2 mm / 405 g
• Norme EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2
• Approvals: CE + cULus
