Encoder rotativo incrementale UTD-IPT00-XXXXX-ARA0-0TQ

magnetico12 bitsad albero cavo

Panoramica

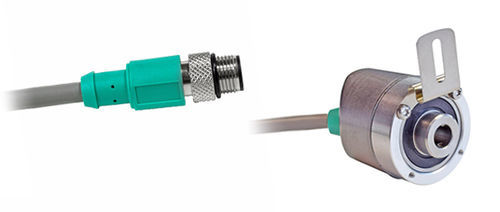

POSITAL IXARC encoder incrementale programmabile con uscite RS422 (TTL) o Push-Pull (HTL), flangia cieca Ø36 mm (A), albero cavo cieco Ø6,35 mm (1/4"), protezione IP64/IP65.

Interfaccia
Interfaccia: Encoder incrementale programmabile
Funzioni di programmazione: PPR (1–32768), modalità di uscita, direzione di conteggio
Uscite programmabili: Push-Pull (HTL) o RS422 (TTL)
Tool di configurazione: UBIFAST Configuration Tool (v1.6.10 o superiore). PPR >16384 richiede impostazione in produzione.

Uscite
Driver di uscita: RS422 (TTL) o Push-Pull (HTL)
Livello alto Push-Pull (HTL): >4 V @ 4,75–9 V alimentazione; >V-3 V @ 9–30 V
Livello basso Push-Pull (HTL): <0,5 V
RS422 (TTL) alto >4 V ; basso <0,5 V
Risposta in frequenza max: 1 MHz
Corrente di commutazione max: 50 mA per canale

Dati elettrici
Tensione di alimentazione: 4,75–30 VDC
Assorbimento: ≤60 mA @5 V; ≤30 mA @10 V; ≤25 mA @24 V
Potenza: ≤1,0 W
Tempo di avvio: <1 s
Resistenza carico min.: 120 Ω
Protezione inversione polarità e corto circuito: Sì
EMC: Emissione DIN EN 61000-6-4; Immunità DIN EN 61000-6-2
MTTF: 280 anni @40 °C

Sensore
Tecnologia: Magnetica
Precisione (INL): ±0,0878° (≤12 bit)
Senso predefinito: Movimento orario dell'albero (vista frontale dell'albero)
Duty cycle: 180° ±12° (velocità >100 RPM)
Angolo di fase: 90° ±6° (velocità >100 RPM)

Specifiche ambientali
Grado di protezione (albero/involucro): IP65
Temperatura di esercizio: -30 °C (fisso) / -5 °C (flessibile) fino a +80 °C
Umidità: fino al 98% UR, senza condensazione

Dati meccanici
Involucro: Acciaio, zincato; Flangia: Alluminio, blind hollow Ø36 mm (A)
Albero: Cavo cieco profondità 18 mm, Ø6,35 mm (1/4"), acciaio inox V2A
Coppia di attrito: ≤3 Ncm @20 °C
Velocità meccanica max: ≤6000 1/min
Resistenza agli urti: ≤100 g (mezzo seno 6 ms); urto permanente ≤10 g (16 ms)
Resistenza alle vibrazioni: ≤10 g (10–1000 Hz)
Lunghezza: 50,2 mm; Peso: 405 g
Disallineamento max (assiale/radiale): statico ±0,3 mm / ±0,5 mm; dinamico ±0,1 mm / ±0,2 mm

Collegamento elettrico
Orientamento: Assiale / Radiale
Connettore: M12 maschio 8 pin, codifica A
Lunghezza cavo: 0,8 m (31")
Sezione conduttore: 0,14 mm² (AWG 26); Materiale: PVC; Ø cavo: 6 mm
Raggio minimo di curvatura: 46 mm fisso, 61 mm in flessione

Piano di connessione (segnale → connettore → pin)
A → 1 → 3
/A → 1 → 4
B → 1 → 5
/B → 1 → 6
Z → 1 → 7
/Z → 1 → 8
Alimentazione → 1 → 2
GND → 1 → 1

Certificazioni e ciclo di vita
Omologazioni: CE, cULus
Ciclo di vita prodotto: Nuovo

Accessori

• UBIFAST Configuration Tool (strumento di configurazione / programmazione)
• Contatori/display AP20 (varie versioni)
• Contatore DiMod (uscita relè)

Specifiche tecniche

• Modello: UTD-IPT00-XXXXX-ARA0-0TQ
• Tipo: Encoder incrementale programmabile
• Uscite: RS422 (TTL) o Push-Pull (HTL)
• PPR: 1–32768 (impostazione in produzione per >16384)
• Alimentazione: 4,75–30 VDC; Potenza ≤1,0 W
• Frequenza max: 1 MHz; Corrente di commutazione max 50 mA/canale
• Albero: cieco Ø6,35 mm, profondità 18 mm; Flangia Ø36 mm
