Gateway di comunicazione RESI-DALI series

TCPEthernetRS232

Panoramica
Le nostre gateway DALI offrono una soluzione tecnica per il controllo di sistemi di illuminazione DALI 1.0 e DALI 2.0. Un'alimentazione DALI completa la gamma prodotti. Le gateway supportano i profili DALI DT6 (controllo LED bicolore / bianco dimmerabile) e DT8 (controllo RGB / RGBW). Sensori e dispositivi di comando DALI 2.0 possono essere gestiti dalle gateway.

Controllori supportati e integrazione
Le gateway sono progettate per il collegamento a diversi tipi di controllori:

• PC
• PLC
• DDC
• Controlli multimediali
• Single-board computer
• Raspberry Pi
• Arduino
• Hardware dedicato

L'integrazione è possibile tramite MODBUS (RTU o TCP) o mediante un set di comandi ASCII semplice.

Come configurare
Utilizzare il software gratuito RESIConfigurator per parametrare e testare le gateway DALI: inizializzare nuovi apparecchi DALI, testare la rete d'illuminazione DALI e configurare parametri individuali degli apparecchi.

Varianti di prodotto

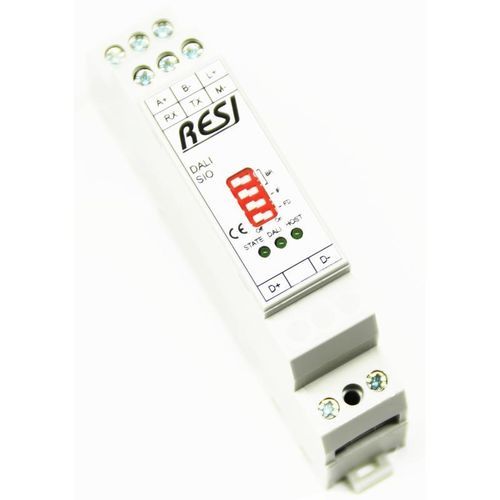

• RESI-DALI-SIO: master DALI 1.0+2.0, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-DALI-ETH: master DALI 1.0+2.0, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-DALI-PS: alimentatore DALI 1.0+2.0

Cataloghi & Riepiloghi (selezione)

• Cataloghi e riepiloghi per i nostri prodotti gateway
• RESI-Products-DALI-1.0-2.0-EN.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-26-DALI Overview.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-27-DALI Overview 2.pdf

Manuali / Allegati prodotto (selezione)

• RESI-M-xxx-SIO-ETH-EN.pdf (manuale)
• RESI-M-DALI-EMERGENCYLAMPS-EN.pdf
• RESI-PA-RESI-DALI-SIO-DE-EN.pdf
• RESI-PA-RESI-DALI-ETH-DE-EN.pdf
• RESI-PA-RESI-DALI-PS-DE-EN.pdf
• RESI-L-DALI-SIO,ETH-MODBUS+ASCII-EN.pdf (lista comandi MODBUS/ASCII)
• RESI-DECLARATION-OF-CONFORMITY-CE-DALI-EN.pdf

Documenti tecnici aggiuntivi (selezione)

• RESI-CATALOG-GATEWAYS-EN-GW-28-RESI-DALI-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-29-RESI-DALI-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-30-RESI-DALI-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-34-DALI MODBUSConfigurator.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-35-DALI cable topology.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-36-DALI Q&A.pdf

Specifiche tecniche

• Versioni DALI supportate: DALI 1.0 e DALI 2.0
• Profili DALI supportati: DT6, DT8
• DT6: controllo LED bicolore / bianco dimmerabile (es. bianco freddo–bianco caldo)
• DT8: controllo RGB / RGBW per faretti e strisce LED
• Protocolli di integrazione: MODBUS (RTU o TCP) e set di comandi ASCII
• Strumento di configurazione: RESIConfigurator (software gratuito)
• Riferimenti disponibili / MPN: RESI-DALI-SIO, RESI-DALI-ETH, RESI-DALI-PS
• Interfacce tipiche per variante: RS232 + RS485 (SIO), 1x Ethernet (ETH)
• Prezzo esempio mostrato: prezzo esclusa IVA 220 (valuta indicata separatamente)
• Peso (dato prodotto): 0,300000 kg
