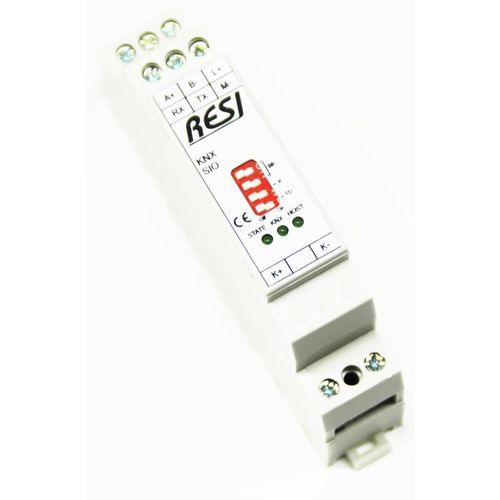

Gateway di comunicazione RESI-KNX series

RS232EthernetModbus TCP

Panoramica
La serie RESI-KNX offre gateway per integrare in modo bidirezionale un impianto KNX con controller o dispositivi esterni. Le varianti supportano MODBUS (RTU/TCP) o un'interfaccia comandi ASCII e dispongono di interfacce fisiche come RS232, RS485 ed Ethernet per ambienti di automazione diversi.

Alimentazione
Il modello RESI-KNX-PS alimenta un bus KNX fino a 160 mA max ed è destinato a impianti KNX di piccole dimensioni.

Funzionalità

• Scambio dati bidirezionale tra bus KNX e controller o sistemi esterni.
• Integrazione tramite protocolli MODBUS (MODBUS TCP o MODBUS RTU) o tramite comandi testuali ASCII.
• Supporto per slave MODBUS e dispositivi compatibili ASCII via RS232, RS485 o Ethernet (MODBUS/TCP).

Controller / host compatibili

• PC
• PLC
• Controller di automazione
• Sistemi di controllo multimediale
• Single-board computer (es. Raspberry Pi)
• Schede Arduino e simili
• Piattaforme hardware specializzate

Varianti di prodotto disponibili

• RESI-KNX-SIO: gateway KNX, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-KNX-ETH: gateway KNX, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-KNX-GW: gateway KNX, ASCII, 1x RS232 + 1x RS485
• RESI-KNXGW-ETH: gateway KNX, ASCII, 1x Ethernet
• RESI-KNX-MBMASTER: gateway KNX, master MODBUS/RTU, 1x RS232 + 1x RS485
• RESI-KNX-PS: alimentatore KNX (max. 160 mA)

Come configurare
La configurazione e i test si effettuano con il software gratuito RESIConfigurator.

Documenti e manuali disponibili (selezione)

• RESI-CATALOG-GATEWAYS-EN-GW-59-RESI-KNX-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-60-RESI-KNX-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-61-RESI-KNX-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-62-RESI-KNX-GW.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-63-RESI-KNXGW-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-64-RESI-KNX-MBMASTER.pdf
• RESI-M-xxx-SIO-ETH-EN.pdf (manuale)
• RESI-M-KNX-GW-KNXGW-ETH-EN.pdf (manuale)
• RESI-M-KNX-MBMASTER-EN.pdf (manuale)
• RESI-PA-RESI-KNX-SIO-DE-EN.pdf (allegato prodotto)
• RESI-PA-RESI-KNX-ETH-DE-EN.pdf (allegato prodotto)
• RESI-PA-RESI-KNX-PS-DE-EN.pdf (allegato prodotto)
• RESI-PA-RESI-KNX-GW-DE-EN.pdf (allegato prodotto)
• RESI-PA-RESI-KNX-MBMASTER-DE-EN.pdf (allegato prodotto)
• RESI-L-KNX-SIO,ETH-MODBUS+ASCII-EN.pdf (mappatura MODBUS + elenco comandi ASCII)

Specifiche / caratteristiche tecniche

• Serie: RESI-KNX
• Riferimento esempio: RESI-KNX-ETH
• Interfacce (per variante): RS232, RS485, Ethernet
• Protocolli supportati: KNX, MODBUS (RTU/TCP), interfaccia comandi ASCII
• Alimentazione bus KNX (RESI-KNX-PS): max. 160 mA
• Applicazione tipica: gateway bidirezionale tra KNX e controller MODBUS o sistemi compatibili ASCII
• Strumento di configurazione: software RESIConfigurator
• Prezzo (escl. IVA, esempio): 228,40 EUR
• File: immagini e allegati di prodotto disponibili
