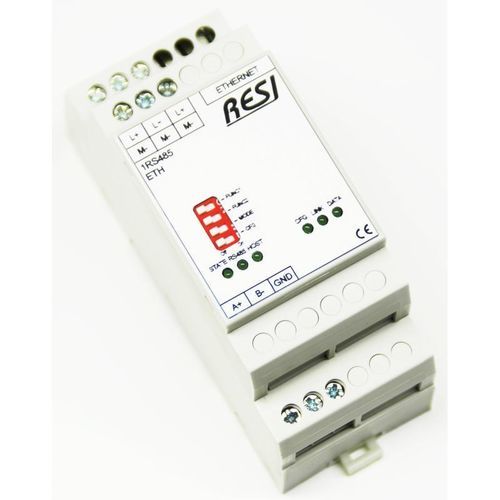

Device server Ethernet RESI-1RS485 series

RS-232serieModbus TCP

Panoramica I nostri gateway RESI-1RS485-ETH e RESI-1RS232-ETH consentono di integrare in una rete Ethernet dispositivi slave MODBUS/RTU o dispositivi che utilizzano un protocollo ASCII o binario. Il gateway scambia i dati in modo bidirezionale tra Ethernet e la linea seriale (RS232 o RS485). Nel gateway è possibile abilitare una modalità speciale di conversione interna tra il protocollo MODBUS/TCP e MODBUS/RTU, che consente ai controllori con protocollo MODBUS/TCP di comunicare direttamente con i dispositivi MODBUS/RTU. Convertitori (SIO) I moduli RESI-1RS485-SIO e RESI-1RS232-SIO sono utilizzati per la conversione tra protocolli diversi. Entrambi i moduli forniscono da un lato le interfacce RS232 e RS485. Il RESI-1RS232-SIO offre un'interfaccia RS232 isolata galvanicamente e il RESI-1RS485-SIO offre un'interfaccia RS485 isolata galvanicamente. Modelli / Varianti

• RESI-1RS485-ETH: da Ethernet a 1xRS485, MODBUS/TCP, MODBUS/RTU, ASCII, protocollo binario
• RESI-1RS232-ETH: da Ethernet a 1xRS232, MODBUS/TCP, MODBUS/RTU, ASCII, protocollo binario
• RESI-1RS485-SIO: Da RS232/RS485 a 1xRS485, conversione di protocollo speciale all'interno
• RESI-1RS232-SIO: RS232/RS485 a 1xRS232, conversione di protocollo speciale all'interno

Collegamenti previsti / Casi d'uso

• Progettato per il collegamento a controllori e host come PC, PLC, AutoGers, controlli multimediali, minicomputer, Raspberry Pi, Arduino o hardware speciale

Configurazione I gateway forniscono una pagina web per definire i parametri Ethernet. I parametri seriali vengono impostati tramite i registri MODBUS utilizzando un metodo di configurazione speciale; consultare il manuale del prodotto per i dettagli completi sulla configurazione. Documentazione disponibile (nomi)

• RESI-CATALOG-GATEWAYS-IT-GW-89-RESI-1RS485-ETH.pdf
• RESI-CATALOG-GATEWAYS-IT-GW-90-RESI-1RS232-ETH.pdf
• RESI-CATALOG-GATEWAYS-IT-GW-91-RESI-1RS485-SIO.pdf
• RESI-CATALOG-GATEWAYS-IT-GW-92-RESI-1RS232-SIO.pdf
• RESI-M-1RS2321RS485-ETH-IT.pdf (manuale)
• RESI-M-1RS2321RS485-ETH-DE.pdf (manuale)
• RESI-PA-RESI-1RS485-ETH-DE-EN.pdf (allegato prodotto)
• RESI-PA-RESI-1RS232-ETH-DE-EN.pdf (allegato prodotto)
• RESI-PA-RESI-1RS485-SIO-DE-EN.pdf (allegato prodotto)
• RESI-PA-RESI-1RS232-SIO-DE-EN.pdf (allegato prodotto)
• RESI-DECLARATION-OF-CONFORMITY-CE-1RS232-1RS485-EN.pdf

Caratteristiche/specifiche tecniche

• Riferimento (variante di esempio): RESI-1RS485-ETH
• Interfacce: Ethernet + seriale (RS485 o RS232); le varianti SIO includono sia RS232 che RS485 su un lato con isolamento galvanico sull'interfaccia fornita da SIO
• Protocolli supportati: MODBUS/TCP, MODBUS/RTU, ASCII, protocollo binario
• Modalità interna: conversione interna opzionale tra MODBUS/TCP e MODBUS/RTU
• Configurazione: Interfaccia web per i parametri Ethernet; parametri seriali configurati tramite registri MODBUS con uno speciale metodo di impostazione
• Ospiti previsti: PC, PLC, AutoGers, controlli multimediali, minicomputer, Raspberry Pi, Arduino, hardware speciale
• Prezzo (tasse escluse) per la variante principale: 180 EUR
• Scorte: 4 (questa variante); totale per tutte le versioni: 34
