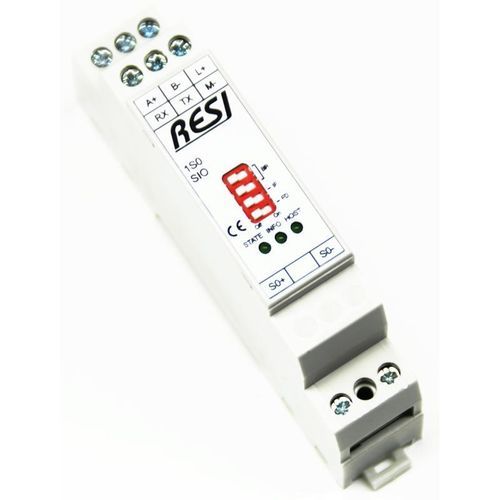

Gateway industriale RESI-xS0 series

di comunicazionedi telemetriaModbus

Panoramica
Desiderate integrare contatori con uscite a impulsi S0? La famiglia di gateway RESI-1S0-xxx e RESI-2S0-xxx è progettata per questo. RESI-1S0-xxx conta gli impulsi di un contatore S0; RESI-2S0-xxx conta gli impulsi di due contatori S0. I conteggi vengono salvati ciclicamente in memoria ferromagnetica (FRAM) per ripristinare i valori dopo un'interruzione di alimentazione. Ogni contatore supporta un fattore di moltiplicazione configurabile per convertire gli impulsi in unità utilizzabili (ad es. kWh, litri, m³). Il filtraggio software integrato riduce i conteggi falsi dovuti a disturbi elettrici sui contatti reed o sul cablaggio.

Opzioni di comunicazione / Varianti

• RESI-1S0-SIO: Gateway, 1x ingresso S0, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (gateway per un contatore)
• RESI-2S0-SIO: Gateway, 2x ingressi S0, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (gateway per due contatori)
• RESI-1S0-ETH: Gateway, 1x ingresso S0, MODBUS/TCP + ASCII, 1x Ethernet (gateway per un contatore)
• RESI-2S0-ETH: Gateway, 2x ingressi S0, MODBUS/TCP + ASCII, 1x Ethernet (gateway per due contatori)

Connessioni previste
I gateway sono pensati per il collegamento a qualsiasi tipo di controller o pannello: PC, PLC, DDC, controller multimediali, minicomputer industriali, Raspberry Pi, Arduino o hardware dedicato.

Configurazione / Utilizzo
Tutta la configurazione avviene tramite registri MODBUS o comandi ASCII in testo. Consultare la mappatura MODBUS e l'elenco dei comandi ASCII per dettagli e esempi.

Documentazione e cataloghi
Pagine di catalogo, panoramiche prodotto, manuali, allegati prodotto, mappatura MODBUS e elenco comandi ASCII e dichiarazioni di conformità sono disponibili come documentazione prodotto.

Specifiche tecniche

• Famiglia di prodotto: RESI-xS0-SIO,ETH
• Riferimento (esempio): RESI-1S0-SIO
• Funzione: conteggio impulsi S0 (1x o 2x a seconda della variante)
• Memoria: salvataggio ciclico su memoria ferromagnetica (FRAM) per ripristinare i conteggi dopo interruzione di alimentazione
• Configurazione contatori: fattori di moltiplicazione configurabili per contatore (conversione in kWh, litri, m³, ecc.)
• Filtraggio ingressi: filtraggio software per ridurre il rumore sulle entrate impulsi
• Interfacce (varianti SIO): MODBUS/RTU e ASCII via RS232 e RS485
• Interfacce (varianti ETH): MODBUS/TCP e ASCII via Ethernet
• Protocolli supportati: MODBUS (RTU/TCP) e interfaccia comandi ASCII
• Metodo di configurazione: registri MODBUS o comandi ASCII
• Applicazioni tipiche: smart metering, integrazione contatori energia e acqua
• Prezzo (escl. tasse): 113.20 EUR
• Quantità in stock (visualizzata): 10 unità (total quantity_all_versions: 40)
• Disponibilità di immagini prodotto e PDF specifici (cataloghi, manuali, allegati, mappatura MODBUS, dichiarazione di conformità)
