Controllore d'illuminazione LED RESI-xLED series

RS232EthernetUSB

Panoramica
Gateway LED per l’integrazione di apparecchi LED, faretti e strisce LED. Supportano strisce monocolore, bicolore (bianco freddo / bianco caldo) e RGB/RGBW. Le serie RESI-xLED-SIO e RESI-xLED-ETH pilotano strisce LED a tensione costante (12V DC o 24V DC) con anodo comune tramite modulazione PWM.

Tipi di LED supportati

• Strisce LED monocolore a tensione costante (12V o 24V), anodo comune, pilotaggio PWM
• Strisce LED bicolore (bianco freddo / bianco caldo)
• Strisce LED RGB e RGBW
• Strisce LED indirizzabili basate su WS2812 o WS2805 (con varianti RESI-2LEDWS)

Integrazione e controllo
Progettati per collegamento a PC, PLC, DDC, controller multimediali, minicomputer, Raspberry Pi, Arduino o hardware dedicato. Integrazione tramite protocollo MODBUS (RTU/TCP) o comandi ASCII semplici. Interfacce a seconda della variante: RS232, RS485, Ethernet o USB.

Configurazione
Configurare e testare i dispositivi con il software RESIConfigurator.

Varianti disponibili (esempi)

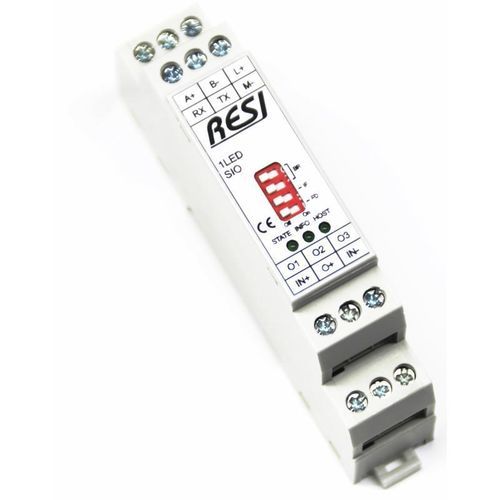

• RESI-1LED-SIO: 3 uscite PWM per strisce a tensione costante, MODBUS/RTU + ASCII, 1xRS232 + 1xRS485
• RESI-1LED-ETH: 3 uscite PWM, MODBUS/TCP + ASCII, 1xEthernet
• RESI-4LED-SIO: 12 uscite PWM, MODBUS/RTU + ASCII, 1xRS485
• RESI-4LED-ETH: 12 uscite PWM, MODBUS/TCP + ASCII, 1xEthernet
• RESI-2LEDWS-SIO / RESI-2LEDWS-ETH / RESI-2LEDWS-USB: controller 2 canali per fino a 1024 LED WS2805 o WS2812 indirizzabili, via MODBUS/RTU, MODBUS/TCP o USB rispettivamente

Note

• Modulazione PWM per strisce LED a tensione costante con anodo comune.
• Supporta MODBUS (RTU/TCP) e un set di comandi ASCII per integrazione in automazione.

Specifiche tecniche

• Famiglia prodotto: RESI-xLED
• Modello esempio illustrato nella pagina: RESI-4LED-SIO
• Uscite di controllo: varianti con 3xPWM o 12xPWM; varianti 2 canali per LED indirizzabili
• Alimentazione supportata per le strisce LED: 12V DC o 24V DC (tensione costante)
• Supporto LED indirizzabili: WS2812, WS2805 (fino a 1024 LED per le varianti RESI-2LEDWS)
• Interfacce di comunicazione: RS232, RS485, Ethernet, USB (a seconda della variante)
• Protocolli: MODBUS (RTU/TCP) e set di comandi ASCII
• Software di configurazione: RESIConfigurator
• Riferimento (esempio): RESI-4LED-SIO
• Quantità sulla pagina (stock mostrato): 10 (variante), 69 (tutte le versioni)
• Prezzo (esclusa IVA, pagina): 211.20 EUR
