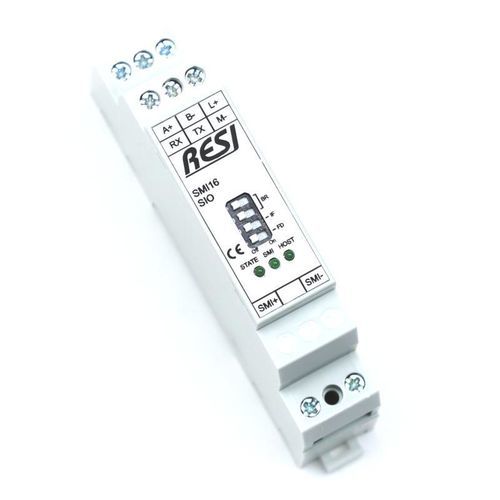

Gateway industriale RESI-SMIx

di comunicazioneserieRS-485

Panoramica
I gateway SMI consentono il controllo di tende e avvolgibili dotati di motori SMI. SMI significa Standard Motor Interface®. Un singolo gateway SMI può gestire fino a 16 dispositivi di oscuramento o tende SMI.

Funzioni e impiego
I gateway permettono il collegamento a controllori che inviano/ricevono il protocollo MODBUS/RTU master o stringhe di testo ASCII tramite interfacce seriali (RS232 o RS485). Per i controllori con Ethernet (MODBUS/TCP client o socket ASCII) sono disponibili varianti ETH. Entrambi i tipi di gateway dispongono di un'alimentazione SMI integrata, ad eccezione del gateway diagnostico dedicato (vedere sotto).

Configurazione
Per messa in servizio e configurazione usare il software SMI originale SMI EasyMonitor3 insieme ai gateway RESI-SMIx-SIO per configurare e testare tende e avvolgibili SMI.

Compatibilità
Adatto per collegamento a PC, PLC, sistemi di automazione, controller multimediali, minicomputer, Raspberry Pi, Arduino o hardware dedicato. Integrazione tramite protocollo MODBUS o comandi ASCII semplici.

Varianti disponibili (selezione)

• RESI-SMI8-SIO: gateway SMI per 8 motori SMI per tende/avvolgibili, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-SMI16-SIO: gateway SMI per 16 motori SMI per tende/avvolgibili, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-SMI8-ETH: gateway SMI per 8 motori SMI per tende/avvolgibili, MODBUS/TCP client / socket ASCII, 1x Ethernet
• RESI-SMI16-ETH: gateway SMI per 16 motori SMI per tende/avvolgibili, MODBUS/TCP client / socket ASCII, 1x Ethernet
• RESI-SMI16-DIAG: gateway diagnostico SMI per 16 motori SMI per tende/avvolgibili, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (senza alimentazione interna, per monitoring/diagnosi della linea SMI)

Tipi di documenti disponibili

• Schede tecniche prodotto (inserti) per SMI8 / SMI16 (DE/EN)
• Manuale (RESI-M-xxx-SIO-ETH-EN)
• Mapping MODBUS e liste comandi ASCII per SMI8 / SMI16
• Pagine catalogo prodotto (panoramica gateway e pagine specifiche SMI)
• Dichiarazione di conformità (CE per SMI)

Caratteristiche / specifiche tecniche

• Articolo n. (esempio): RESI-SMI16-SIO
• Serie / famiglia modello: RESI-SMIx
• Max. motori SMI controllabili: fino a 16
• Interfacce: RS232, RS485, Ethernet (a seconda della variante)
• Protocolli: MODBUS/RTU (seriale), MODBUS/TCP (Ethernet), comandi ASCII
• Alimentazione bus SMI: integrata (varianti SIO/ETH); RESI-SMI16-DIAG: nessuna alimentazione interna (solo diagnostica/ascolto)
• Configurazione: SMI EasyMonitor3 (software SMI originale)
• Compatibilità: PC, PLC, controller multimediali, minicomputer, Raspberry Pi, Arduino, ecc.
• Prezzo (escl. IVA): 199.30 EUR (per la variante attributo selezionata)
• Varianti disponibili: RESI-SMI8-SIO, RESI-SMI16-SIO, RESI-SMI8-ETH, RESI-SMI16-ETH, RESI-SMI16-DIAG
• Documenti disponibili: inserti prodotto, manuale, mapping MODBUS/ASCII, pagine catalogo, dichiarazione CE
