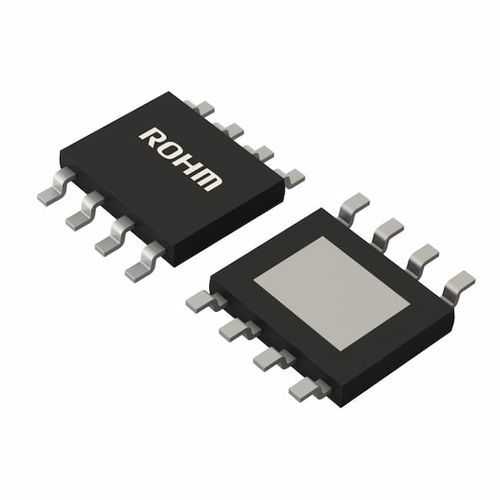

BD62130AEFJ è un driver per motori a ponte H a 1 canale per motori a spazzole CC. Questo driver è in grado di pilotare ad alta efficienza tramite PWM diretta. In questo circuito integrato sono presenti circuiti di protezione. Ogni circuito di protezione contribuisce a garantire un'elevata affidabilità.
Ingresso alimentazione singola (tensione nominale di 36 V)
Corrente di uscita nominale (picco): 3.0A (4,0A)
Uscita DMOS a bassa resistenza di accensione Avanti, Indietro, Freno, Stop
Controllo PWM diretto
Azionamento del motore a spazzole CC
Resistenza di pull-down dell'ingresso logico incorporata
Circuito di prevenzione della conduzione incrociata
Circuito di spegnimento termico (TSD)
Circuito di protezione da sovracorrente (OCP)
Circuito di blocco della sottotensione (UVLO)
Circuito di blocco per sovratensione (OVLO)
Protegge dai malfunzionamenti quando l'alimentazione è scollegata (funzione di prevenzione dell'alimentazione fantasma)
Protezione da cortocircuito dei pin adiacenti
Protezione dal montaggio invertito
Pacchetto micro-miniaturizzato, ultrasottile e ad alta radiazione termica (tipo di metallo esposto)
---
