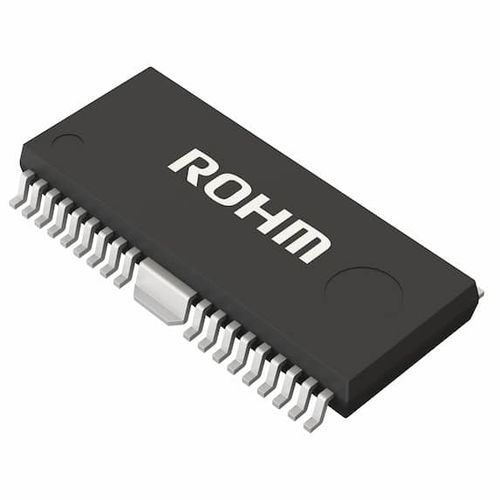

Comando di motore ponte ad H BD63150AFM

per motore DC

BD63150AFM è un driver per motori a ponte H a canale integrato per motori a spazzole CC. Questo driver è in grado di favorire un basso consumo energetico mediante il controllo diretto PWM o PWM a corrente costante. In questo circuito integrato sono presenti circuiti di protezione. È possibile emettere un segnale di rilevamento anomalo per Wired-OR che notifica il funzionamento di ciascun circuito di protezione, contribuendo così a garantire un'elevata affidabilità. Ingresso alimentazione singola (tensione nominale di 50 V) Corrente di uscita nominale (picco): 5.0A (6,0A) Uscita DMOS a bassa resistenza di accensione Avanti, indietro, freno, aperto Funzione di risparmio energetico Controllo PWM esterno Controllo PWM a corrente costante (funzione di limite di corrente) Funzione di cancellazione del rumore di picco incorporata (il filtro di rumore esterno non è necessario) Driver per motore a spazzole CC Resistenza di pull-down dell'ingresso logico incorporata Circuito di prevenzione della conduzione incrociata Segnale di rilevamento in uscita durante gli stati anomali (Wired-OR) Circuito di spegnimento termico (TSD) Circuito di protezione da sovracorrente (OCP) Circuito di blocco della sottotensione (UVLO) Circuito di blocco per sovratensione (OVLO) Prevenzione dell'alimentazione fantasma (protegge dai malfunzionamenti quando l'alimentazione viene scollegata) Pacchetto HSOP-M36
