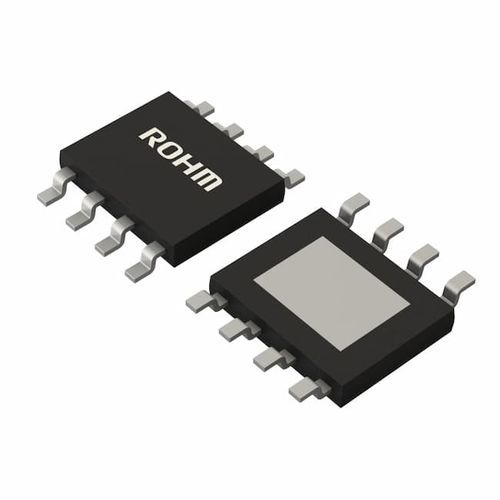

Comando di motore ponte ad H BD62120AEFJ

per motore DC

BD62120AEFJ è un driver motore a 1 canale a ponte H integrato per motori a spazzole CC. Questo driver è in grado di favorire un basso consumo di energia tramite PWM diretto. In questo circuito integrato sono presenti circuiti di protezione. Ogni circuito di protezione contribuisce a garantire un'elevata affidabilità. Ingresso alimentazione singola (tensione nominale di 36 V) Corrente di uscita nominale (picco) 2,0A (3,0A) Uscita DMOS a bassa resistenza di accensione Avanti, indietro, freno, aperto Driver di controllo PWM esterno per motore a spazzole CC Resistenza di pull-down dell'ingresso logico incorporata Circuito di prevenzione della conduzione incrociata Circuito di spegnimento termico (TSD) Circuito di protezione da sovracorrente (OCP) Circuito di blocco della sottotensione (UVLO) Circuito di blocco per sovratensione (OVLO) Prevenzione dell'alimentazione fantasma (protegge dal malfunzionamento quando l'alimentazione è scollegata) Protezione da cortocircuito dei pin adiacenti Protezione dal montaggio invertito Pacchetto HTSOP-J8
