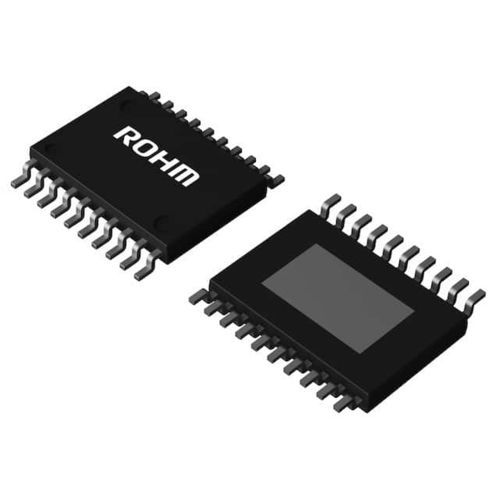

Comando di motore passo-passo BD63610AEFV

DC

BD63610AEFV è un driver bipolare a basso consumo che viene pilotato dalla corrente PWM. La tensione di alimentazione nominale del dispositivo è di 36V e la corrente di uscita nominale è di 0,8A. La modalità di pilotaggio CLK-IN è adottata per l'interfaccia di ingresso e la modalità di eccitazione corrisponde alla modalità FULL STEP e HALF STEP. Inoltre, l'alimentazione può essere pilotata da un unico sistema, semplificando così la progettazione. Corrente di uscita nominale (CC) 0,8A Uscita DMOS a bassa resistenza di accensione Modalità di pilotaggio CLK-IN PWM a corrente costante (altra oscillazione) Funzione di cancellazione del rumore di picco incorporata (non è necessario un filtro di rumore esterno) Funzionalità full step e half step Commutazione della modalità di eccitazione a temporizzazione libera Funzione di commutazione di rotazione normale e rotazione inversa Funzione di risparmio energetico Resistenza di pull-down dell'ingresso logico incorporata Funzione di reset all'accensione Circuito di spegnimento termico (TSD) Circuito di protezione da sovracorrente (OCP）) Circuito di blocco della sottotensione (UVLO) Circuito di blocco per sovratensione (OVLO) Prevenzione dell'alimentazione fantasma (protegge dai malfunzionamenti quando l'alimentazione è scollegata) Pacchetto microminiaturizzato, ultrasottile e ad alta radiazione termica (tipo metallo esposto)
