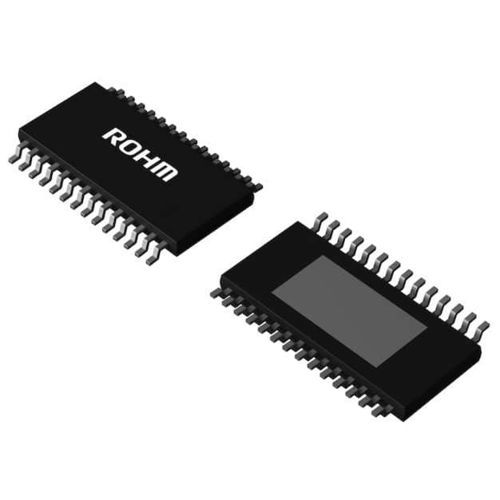

Comando di motore ponte ad H BD62210AEFV

per motore DC

BD62210AEFV è un driver motore a 2 canali a ponte H integrato per 2 motori a spazzole CC o 1 motore passo-passo. Questo driver è in grado di favorire un basso consumo energetico grazie al controllo diretto PWM o PWM a corrente costante. In questo circuito integrato sono presenti circuiti di protezione. È possibile emettere un segnale di rilevamento anomalo per Wired-OR che notifica il funzionamento di ciascun circuito di protezione, contribuendo così a garantire un'elevata affidabilità. Ingresso alimentazione singola (tensione nominale di 36 V) Corrente di uscita nominale (picco) : 1.0A (1,5A) Uscita DMOS a bassa resistenza di accensione Avanti, Indietro, Freno, Aperto Funzione di risparmio energetico Controllo PWM esterno Controllo PWM a corrente costante (funzione di limite di corrente) Funzione di cancellazione del rumore di picco incorporata (il filtro di rumore esterno non è necessario) Driver per 2 motori a spazzole CC Driver per 1 motore passo-passo PASSO PIENO, MEZZO PASSO (azionamento del motore passo-passo) azionamento µSTEP tramite DAC esterno (azionamento del motore passo-passo) Resistenza di pull-down dell'ingresso logico incorporata Circuito di prevenzione della conduzione incrociata Segnale di rilevamento in uscita durante gli stati anomali (Wired-OR) Circuito di spegnimento termico (TSD) Circuito di protezione da sovracorrente (OCP) Circuito di blocco della sottotensione (UVLO) Circuito di blocco per sovratensione (OVLO) Prevenzione dell'alimentazione fantasma (protegge da malfunzionamenti quando l'alimentazione è scollegata) Protezione da cortocircuito dei pin adiacenti Protezione dal montaggio invertito Microminiatura, ultrasottile e ad alta irradiazione di calore (tipo metallo esposto) Pacchetto HTSSOP-B28
