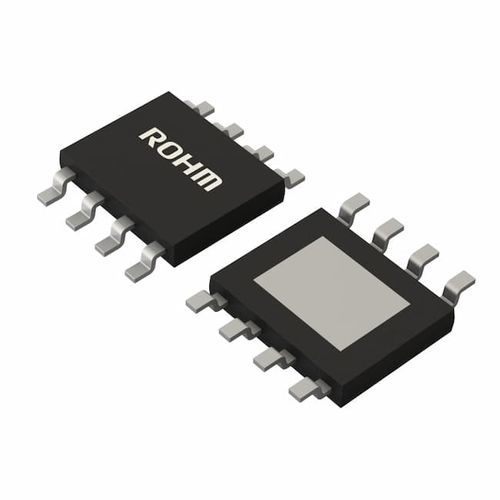

Comando di motore ponte ad H BD62110JEFJ

per motore DC

BD62110JEFJ è un driver motore a 1 canale a ponte H integrato per motori a spazzole CC. Questo driver è in grado di favorire un basso consumo di energia mediante PWM diretta. In questo circuito integrato sono presenti circuiti di protezione. Ogni circuito di protezione contribuisce a garantire un'elevata affidabilità. Caratteristiche: ingresso alimentazione singola (tensione nominale 36 V) corrente di uscita nominale (picco): 1,0A (2,0A) uscita DMOS a bassa resistenza di accensione ♦ Avanti, indietro, freno, aperto controllo PWM esterno driver per motore a spazzole CC resistenza di pull-down dell'ingresso logico incorporata circuito di prevenzione della cross-conduzione circuito di spegnimento termico (TSD) circuito di protezione da sovracorrente (OCP) circuito di blocco della sottotensione (UVLO) circuito di blocco della sovratensione (OVLO) prevenzione dell'alimentazione fantasma (protegge dal malfunzionamento quando l'alimentazione è scollegata) ♦ Protezione da cortocircuito dei pin adiacenti ♦ Protezione da montaggio invertito pacchetto HTSOP-J8
