Cavo elettrico di dati

LEMOisolatoIP67

Applicazione
Misurazione della temperatura HV sicura in ambienti ad alta tensione.

Caratteristiche principali

• Protezione contro il contatto dei singoli canali
• Costruzione meccanicamente robusta

Informazioni aggiuntive
Rilascio di un certificato di prova HV con riferimento al numero di lotto per una tracciabilità ottimale. Opzionale: prova e riparazione di sensori già utilizzati su richiesta. Identificazione SAB: numero articolo, numero di lotto.

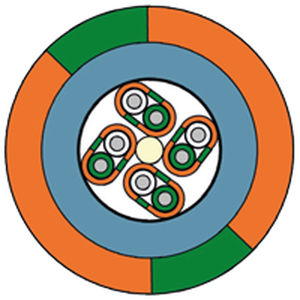

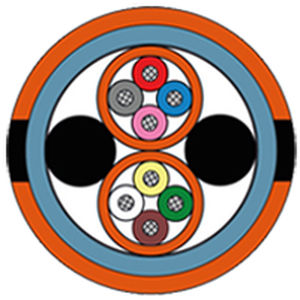

Dati del cavo
Cavo di collegamento: cavo termo HV tipo K
Isolamento: FEP – verde e bianco
Guaina coppia: FEP – arancione con strisce verticali verdi
Guaina interna: FEP – blu secondo RAL 5024
Guaina esterna: PUR
Colore guaina: arancione con strisce verticali verdi
Torcitura: costruzione a coppie (per EMC)
Diametro esterno: ca. 6,1 mm
Rigidità dielettrica: 1000 V AC per canale
Campo di temperatura: posa fissa: -50°C / +150°C; applicazione flessibile: -40°C / +150°C

Sensore
Termocoppia: 4 x tipo K
Deviazione limite: classe 1
Punto di misura: nudo o elettricamente isolato (1000 V)
Campo di temperatura per singolo canale: -40°C / +180°C
Tempo di risposta: su richiesta

Connettore
Connettore maschio Lemo Redel con guaina di protezione anti-svolgimento arancione e cappuccio protettivo nero, 8 poli, codifica B. 1000 V AC resistente alla tensione – IP67 quando collegato.

Test
Prova del cavo: per singolo canale in bagno d'acqua – 5000 V AC – 5 min – con riferimento a EN 50264-2-1
Prova del sensore: test di routine del connettore assemblato con riferimento alla norma 61010-1 per strumenti di misura nonché alle indicazioni VDE interne in bagno a sfere. Controllo della protezione contro il contatto verso l'esterno – 3000 V / 1 min AC.

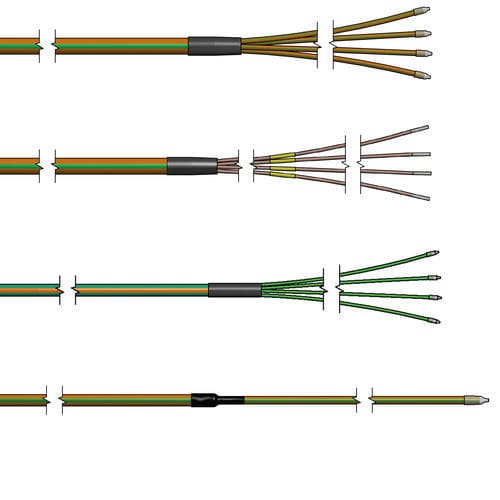

Esempi di configurazione
cod. art.: T141-056-330 — Lunghezza cavo di collegamento: 2400 mm — Lunghezza canale 1: 400 mm — Lunghezza canale 2: 400 mm — Lunghezza canale 3: 400 mm — Lunghezza canale 4: 400 mm — Punta di misura: isolata
cod. art.: T141-051-650 — Lunghezza cavo di collegamento: 2400 mm — Lunghezza canale 1: 400 mm — Lunghezza canale 2: 400 mm — Lunghezza canale 3: 400 mm — Lunghezza canale 4: 400 mm — Punta di misura: nuda
cod. art.: T141-061-124 — Lunghezza cavo di collegamento: 3000 mm — Lunghezza canale 1: 500 mm — Lunghezza canale 2: 500 mm — Lunghezza canale 3: 500 mm — Lunghezza canale 4: 500 mm — Punta di misura: isolata

Download
Scheda tecnica per termocoppia HV a 4 canali con canali termici isolati in FEP (PDF).

Specifiche tecniche

• Prodotto: Termocoppia HV 4 canali con canali termici isolati in FEP tipo K
• Tipo termocoppia: 4 × K
• Precisione sensore: classe 1
• Punto di misura: nudo o elettricamente isolato (1000 V)
• Intervallo di temperatura per singolo canale: -40°C … +180°C
• Intervallo di temperatura cavo: posa fissa -50°C … +150°C; flessibile -40°C … +150°C
• Materiali di isolamento: FEP (più strati) e guaina esterna PUR
• Rigidità dielettrica per canale: 1000 V AC (cavo sensore), prova cavo fino a 5000 V AC per 5 min (EN 50264-2-1)
• Connettore: Lemo Redel maschio, 8 poli cod. B, 1000 V AC resistente alla tensione, IP67 quando collegato
• Torcitura: costruzione a coppie per EMC
• Diametro esterno (per canale): ca. 6,1 mm
• Tracciabilità: certificato di prova HV rilasciato con numero di lotto
