Cavo elettrico di dati

DINLEMOIP67

Applicazione/Descrizione
Cavo di prolunga per sensori HV 2 x PT100/PT1000 per impianti di misura in alta tensione.

Vantaggi del prodotto

• Protezione contro il contatto su tutti i componenti

Informazioni aggiuntive
Emissione di un certificato di prova HV con riferimento al numero di lotto per completa tracciabilità. Marcatura SAB: numero articolo, numero lotto, lunghezza.

Dati del cavo
Cavo di collegamento: cavo di misura HV
Isolamento: FEP – secondo DIN 47100 1-8
Guaina di coppia: FEP – arancione (RAL 2004)
Guaina interna: PUR – blu (RAL 5024)
Guaina esterna: PUR

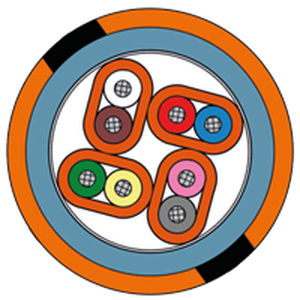

Colore guaina: arancione con bande longitudinali verdi
Trefolatura: ottimale a strati
Diametro esterno: ca. 7,4 mm
Tensione nominale: 1000 V CA attraverso la guaina di coppia
Campo di temperatura: statico: -40°C a +150°C | dinamico: -40°C a +150°C

Connettori
LeMo / REDEL: spina e presa, con soffietto di rinforzo arancione e cappuccio protettivo nero, 8 poli, Codice C. Resistenti a 1000 V CA – IP67 in condizioni accoppiate.

Prove
Conduttore/Conduttore – 2500 V CA – 5 min attraverso la guaina di coppia
5000 V CA – 5 min – secondo EN 50264-2-1
Prova pezzo sul connettore assemblato in conformità alla norma per strumenti di misura IEC/EN 61010-1 e alle prescrizioni VDE in vasca a sfere interna (impianto di prova omologato VDE)
Verifica della protezione contro il contatto esterno – 3000 V / 1 min CA

Esempi di configurazione (estratto)
Art.-Nr. T641-056-497 — lunghezza cavo di collegamento 1000 mm
Art.-Nr. T641-058-117 — lunghezza cavo di collegamento 3000 mm
Art.-Nr. T641-058-574 — lunghezza cavo di collegamento 5000 mm
Lunghezze totali e per canale personalizzabili.

Caratteristiche / specifiche tecniche

• Cavo di collegamento: cavo di misura HV
• Isolamento: FEP (DIN 47100 1-8)
• Guaina di coppia: FEP, arancione (RAL 2004)
• Guaina interna: PUR, blu (RAL 5024)
• Guaina esterna: PUR
• Colore guaina: arancione con bande longitudinali verdi
• Trefolatura: ottimale a strati
• Diametro esterno: ca. 7,4 mm
• Tensione nominale: 1000 V CA attraverso la guaina di coppia
• Campo di temperatura: -40°C a +150°C (statico e dinamico)
• Connettore: LeMo/REDEL 8 poli, Codice C, IP67 in condizioni accoppiate, 1000 V CA resistente
• Prove cavo: conduttore/conduttore 2500 V CA (5 min) e 5000 V CA (5 min) per EN 50264-2-1
• Prove prodotto: prove secondo IEC/EN 61010-1 e VDE; prova di protezione contro il contatto esterno 3000 V / 1 min CA
