Cavo elettrico di dati

LEMOisolatoIP67

Applicazione / Descrizione
Cavo di prolunga HV - prolunga per sensori ad alta tensione a 4 o 1 canale Tipo K

Vantaggi del prodotto

• Protezione al contatto su tutti i componenti

Informazioni aggiuntive
Emessa una certificazione di prova HV con riferimento al numero di lotto per completa tracciabilità. Opzionale: verifica e riparazione di sensori già in uso su richiesta. Marcatura SAB: numero articolo, numero lotto, lunghezza.

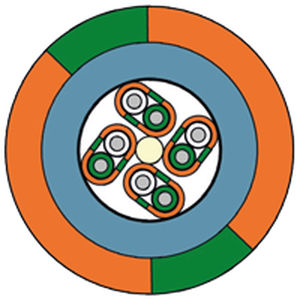

Dati del cavo
Linea di collegamento: cavo termo HV Tipo K
Isolamento: FEP – verde e bianco
Guaina di coppia: FEP – arancione con strisce longitudinali verdi
Guaina interna: FEP – blu (RAL 5024)
Guaina esterna: PUR
Colore guaina: arancione con strisce longitudinali verdi
Torsione: costruzione torcigliata per coppie (per EMC)
Diametro esterno: 4 canali: ca. 6,1 mm; 1 canale: ca. 3,4 mm
Tensione di esercizio: 4 canali: 1000 V AC; 1 canale: 1000 V AC per singolo canale
Campo di temperatura: statico: -50°C / +150°C; dinamico: -40°C / +150°C

Connettori
Connettori Lemo Redel: spina e presa, con cuffia anti-sforzo arancione e cappuccio protettivo nero. 4 canali: 8 poli, Codice B, 1000 V AC – IP67 connesso. 2 canali: 2 poli, Codice C, 1000 V AC – IP67 connesso.

Prove
Prova del cavo: tramite guaina di coppia in bagno d'acqua – 5000 V AC – 5 min – in conformità a EN 50264-2-1
Prova del prodotto: collaudo pezzo per pezzo sul connettore assemblato secondo la norma degli strumenti di misura IEC/EN 61010-1 e prescrizioni VDE nel banco di prova interno ad immersione (omologazione del banco di prova da parte di VDE). Verifica della protezione al contatto esterno – 3000 V AC / 1 min

Esempi di configurazione
T141-054-030 — 1000 mm — 4 canali
T141-054-143 — 2000 mm — 4 canali
T141-058-575 — 3000 mm — 4 canali
T141-058-576 — 5000 mm — 4 canali
T141-062-840 — 1000 mm — 1 canale
T141-062-843 — 3000 mm — 1 canale
T141-062-844 — 5000 mm — 1 canale
Lunghezze totali realizzabili su richiesta.

Download
Datasheet: Cavo di prolunga HV 4 e 1 canale con canali termocoppia isolati in FEP (PDF)

Caratteristiche / Specifiche tecniche

• Scopo: prolunga per sensori ad alta tensione a 4 o 1 canale Tipo K
• Isolamento / guaina di coppia / guaina interna: FEP (colori secondo specifica)
• Guaina esterna: PUR
• Diametro esterno: 4 canali ca. 6,1 mm; 1 canale ca. 3,4 mm
• Torsione: costruzione torcigliata per coppie (EMC)
• Tensione di esercizio: 1000 V AC (4 canali e 1 canale per canale)
• Tensione di prova cavo: 5000 V AC, 5 min (EN 50264-2-1)
• Prova prodotto: secondo IEC/EN 61010-1 e VDE, prova di protezione al contatto 3000 V AC / 1 min
• Campo di temperatura: statico -50°C a +150°C; dinamico -40°C a +150°C
• Connettori: Lemo Redel, 4 canali: 8 poli Codice B; 2 canali: 2 poli Codice C; IP67 connesso
• Marcatura SAB: numero articolo, numero lotto, lunghezza
