Cavo elettrico di dati

DINLEMOisolato

Applicazione/Descrizione
Cavo di collegamento ad alta tensione per misura DMS sicura in HV (ponte completo/mezzo ponte), es. per l'uso con moduli di misura come CSM HV STG4 pro BS20.

Informazioni aggiuntive
Emissione di un certificato di prova HV con riferimento al numero di lotto per tracciabilità completa. Opzionale: verifica e riparazione di sensori già installati su richiesta. Marcatura SAB: numero articolo, numero lotto.

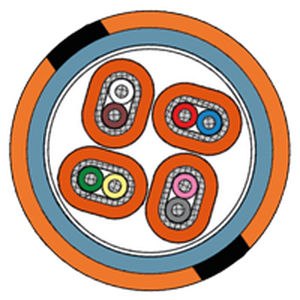

Dati del cavo
Cavo di collegamento: cavo sensore DMS HV
Isolamento conduttore: FEP – secondo DIN 47100 1-8 (Ø conduttore 0,55 mm)
Schermatura: treccia di fili Cu stagnati inclusa conduttura di drenaggio
Guaina di coppia: FEP – arancio RAL 2004
Guaina interna: PUR – blu RAL 5024
Guaina esterna: PUR
Colore guaina: arancio con strisce longitudinali nere
Costruzione: coppia ritorta (per EMC)
Diametro esterno: ca. 7,4 mm
Tensione di isolamento: 1000 V AC attraverso la guaina di coppia
Intervallo di temperatura: stazionario: -50°C / +150°C; mobile: -40°C / +150°C

Termine
Guaina esterna: 122 mm spelata
Guaina di coppia: 22 mm
Estremità libera (conduttori): 2 mm
Terminazione: stagnata
Schermo: portato attraverso e isolato con guaina termorestringente
Resistenza alla temperatura per singolo canale: -55°C / +180°C

Connettori
Connettori Lemo / Redel: con manicotto antitorsione arancione e cappuccio protettivo nero, 8 poli, Codice E. Tensione di isolamento 1000 V AC – IP67 in condizioni accoppiate.

Prove
Prove sul cavo: conduttore/conduttore – 600 V AC – 1 min – secondo IEC 60584-1 attraverso la guaina di coppia in bagno d'acqua; 5000 V AC – 5 min – in riferimento a EN 50264-2-1.
Collaudo prodotto: controllo al 100% sul connettore assemblato in riferimento alla norma per strumenti di misura 61010-1 e alle specifiche interne VDE in vasca di prova interna (banco prova approvato VDE). Verifica della sicurezza al contatto esterno – 3000 V/1 min AC.

Esempi di configurazione

• Art. T644-061-009 – lunghezza cavo di collegamento: 2000 mm; guaina esterna spelata: 122 mm; guaina di coppia: 22 mm; lunghezza conduttori: 2 mm; terminazione: stagnata.
• Art. T644-061-014 – lunghezza cavo di collegamento: 3000 mm; guaina esterna spelata: 122 mm; guaina di coppia: 22 mm; lunghezza conduttori: 2 mm; terminazione: stagnata.

Scheda tecnica
Scheda prodotto (PDF) disponibile.

Specifiche tecniche

• Cavo di collegamento: cavo sensore DMS HV
• Isolamento conduttore: FEP (Ø conduttore 0,55 mm)
• Schermatura: treccia Cu stagnata inclusa conduttura di drenaggio
• Guaina di coppia / guaina esterna: FEP (arancio) / PUR
• Guaina interna: PUR (blu)
• Diametro esterno ca.: 7,4 mm
• Tensione di isolamento: 1000 V AC attraverso la guaina di coppia
• Intervallo di temperatura (stazionario): -50°C a +150°C; (mobile): -40°C a +150°C
• Resistenza termica per canale: -55°C a +180°C
• Connettore: Lemo/Redel 8 poli, Codice E, IP67 accoppiato
• Prove: prove di isolamento e alta tensione riferite a IEC/EN; banco di prova approvato VDE
