Cavo elettrico DIN

LEMOisolatoIP67

Applicazione / Descrizione
Misura della temperatura sicura in ambienti ad alta tensione (HV). Adatto per sistemi di batterie ed elettronica di potenza HV che richiedono cablaggio sensore isolato e prove HV tracciabili.

Informazioni aggiuntive
Rilascio di un certificato di prova HV con numero di lotto per completa tracciabilità. Opzionale: test e riparazione dei sensori in servizio su richiesta. Marcatura SAB: numero di articolo e numero di lotto.

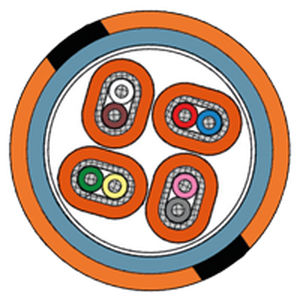

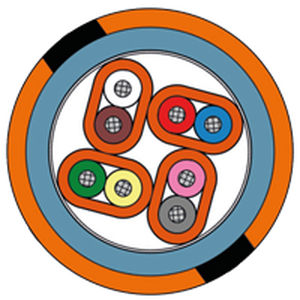

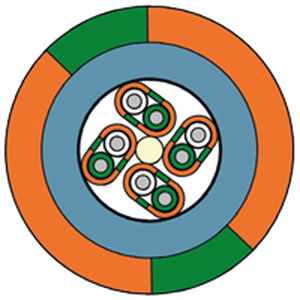

Dati cavo 1 x 8 conduttori
Denominazione: cavo di misura HV – 1 x 8 conduttori. Isolamento: FEP secondo DIN 47100 1-8 (Ø conduttore 0,45 mm). Guaina esterna: PUR. Trecciatura: ottimizzata a strati. Diametro esterno: ca. 4,6 mm. Tensione di esercizio: 1000 V AC sopra la guaina interna arancione. Intervallo di temperatura: statico: -40°C / +150°C; in movimento: -40°C / +150°C.

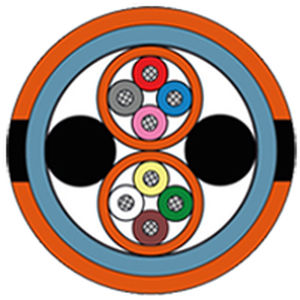

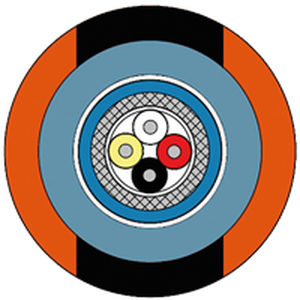

Dati cavo 2 x 4 conduttori
Denominazione: cavo di misura HV – 2 x 4 conduttori. Isolamento: FEP secondo DIN 47100 1-8. Guaina esterna: PUR. Trecciatura: ottimizzata a strati. Diametro esterno: ca. 7,3 mm. Tensione di esercizio: 1000 V AC sopra la guaina a fascio arancione. Intervallo di temperatura: statico: -40°C / +150°C; in movimento: -40°C / +150°C.

Sensore
Tipo di sensore: 2 x PT100. Classe di accuratezza: Classe A. Cablaggio: 4 fili. Punto di misura: integrato in un pad adesivo in film PI. Geometrie sensore (esempi): 2,3 mm x 2,0 mm x 0,47 mm (adatto per celle pouch) o 3,0 mm x 0,80 mm x 0,60 mm. Intervallo temperatura per canale: -30°C a +180°C.

Connettore
Connettore Lemo / Redel: con manicotto anti-sfilamento arancione e cappuccio protettivo nero, 8 poli, Codice C. Resistente 1000 V AC – IP67 quando inserito.

Prove
Prova cavo: conduttore/conduttore 2500 V AC – 5 min sulla guaina a fascio arancione; 5000 V AC – 5 min – in conformità a EN 50264-2-1. Prova sensore: ispezione al 100% sul connettore assemblato secondo la norma per strumenti di misura 61010-1 e specifiche VDE in bagno di prova interno (banco di prova approvato VDE). Verifica della protezione dai contatti esterni – 3000 V/1 min AC.

Esempi di configurazione
Art. n.: T641-060-817 | lunghezza cavo: 2000 mm | lunghezza canale 1: 70 mm | lunghezza canale 2: 70 mm
Art. n.: T641-060-870 | lunghezza cavo: 5000 mm | lunghezza canale 1: 700 mm | lunghezza canale 2: 700 mm. Lunghezze totali e per canale configurabili.

Scaricamenti
Scheda tecnica per HV 2 x PT100/PT1000 termometro di resistenza (PDF - scheda tecnica disponibile).

Specifiche tecniche

• Prodotto: HV 2 x PT100/PT1000 termometro di resistenza
• Tipo sensore: 2 x PT100 (Classe A), 4 fili
• Intervallo temperatura per canale: -30°C a +180°C
• Cavi: conduttori isolati FEP, guaina esterna PUR
• Varianti cavo: 1 x 8 conduttori (Ø ca. 4,6 mm) o 2 x 4 conduttori (Ø ca. 7,3 mm)
• Tensione di esercizio cavo: fino a 1000 V AC (sopra la guaina interna / a fascio arancione)
• Prove HV: conduttore/conduttore 2500 V AC (5 min), 5000 V AC (5 min) secondo EN 50264-2-1
• Connettore: Lemo/Redel 8 poli, Codice C, IP67 inserito, 1000 V AC
• Punto di misura: pad adesivo in film PI (diverse geometrie disponibili)
• Tracciabilità: certificato di prova HV con numero di lotto
• Lunghezze configurabili; esempi Art. n.: T641-060-817, T641-060-870
