Cavo elettrico di dati HV

LEMOblindatorotondo

Applicazione / Descrizione
Cavo di misura sicuro per alta tensione per accelerometri IEPE e moduli di misura HV (es. CSM HV IEPE3 FL100). Progettato per il collegamento di sensori triaxiali e per ambienti ad alta tensione.

Vantaggi del prodotto

• Sicurezza al contatto per l'impiego in alta tensione — vedere documentazione/illustrazione

Informazioni aggiuntive
Emissione di un certificato di prova HV con riferimento al numero di lotto per garantire la completa tracciabilità. Opzionale: ispezione e riparazione di sensori già installati su richiesta.

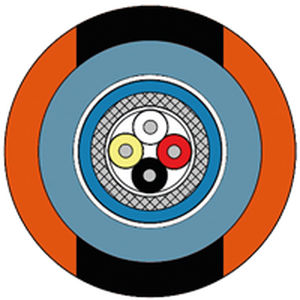

Dati del cavo
Cavo di collegamento: cavo sensore HV IEPE
Isolamento conduttori: PFA – rosso, bianco, nero, giallo
Guaina fascio: PFA – blu (RAL 5015)
Guaina interna: PUR – blu (RAL 5024)
Guaina esterna: PUR
Colore guaina: arancione con bande longitudinali nere
Torsione/posizionamento: posa ottimale a strati
Diametro esterno: ca. 4,3 mm
Resistenza alla tensione: 1000 V AC attraverso la seconda guaina interna
Intervallo di temperatura (statico): -50°C a +150°C
Intervallo di temperatura (dinamico): -40°C a +150°C

Lato connessione sensore
Connettore: presa femmina 4‑Pin ¼‑28 UNF per il collegamento a accelerometri IEPE triaxiali (disponibile anche: 4‑Pin 8‑36 UNF e 4‑Pin M4,5).
Schermatura: uscita raggruppata, isolata con guaina termorestringente
Intervallo di temperatura canale fascio: -55°C a +250°C

Connettori
Connettore Lemo/Redel: con cuffia antitorsione arancione e cappuccio protettivo nero, 8 poli, Codice C. Resistenza dielettrica 1000 V AC – IP67 a connettore inserito.

Prove
Prove di cavo: conduttore/conduttore – 600 V AC – 1 min – secondo IEC 60584-1 tramite la seconda guaina interna in bagno d'acqua; 5000 V AC – 5 min – in conformità a EN 50264-2-1.
Prova prodotto: controllo unitario sul connettore assemblato secondo la norma per strumenti IEC 61010-1 e le specifiche VDE in una vasca di prova interna (impianto di prova approvato da VDE). Verifica della sicurezza al contatto verso l'esterno – 3000 V AC / 1 min.

Esempi di configurazione
Art.-Nr. | Lunghezza cavo di collegamento | Lunghezza canale 1 | Lunghezza terra | Connettore
T642-062-666 | 3000 mm | 100 mm | 200 mm | 4‑Pin ¼‑28 UNF
T642-062-794 | 6000 mm | 100 mm | 200 mm | 4‑Pin ¼‑28 UNF
T642-062-635 | 3000 mm | 100 mm | 200 mm | 4‑Pin 8‑36 UNF
Lunghezze totali e dei canali realizzabili su richiesta.

Specifiche tecniche

• Cavo di collegamento: cavo sensore HV IEPE
• Isolamento conduttori: PFA (rosso, bianco, nero, giallo)
• Guaina fascio / interna / esterna: PFA (fascio), PUR (interna ed esterna)
• Diametro esterno: ca. 4,3 mm
• Resistenza alla tensione: 1000 V AC (attraverso la seconda guaina interna); prove di cavo fino a 5000 V AC secondo EN 50264-2-1
• Temperatura: statico -50°C a +150°C; dinamico -40°C a +150°C; canale fascio -55°C a +250°C
• Connettori: 4‑Pin ¼‑28 UNF (anche 8‑36 UNF, M4,5), Lemo/Redel 8 poli Codice C (1000 V AC, IP67 inserito)
• Schermatura: uscita raggruppata, isolata con guaina termorestringente
• Prove: IEC 60584-1 (prova cavo), EN 50264-2-1, IEC 61010-1, prova di sicurezza al contatto 3000 V AC / 1 min
• Tracciabilità: marcatura con numero articolo e numero di lotto
