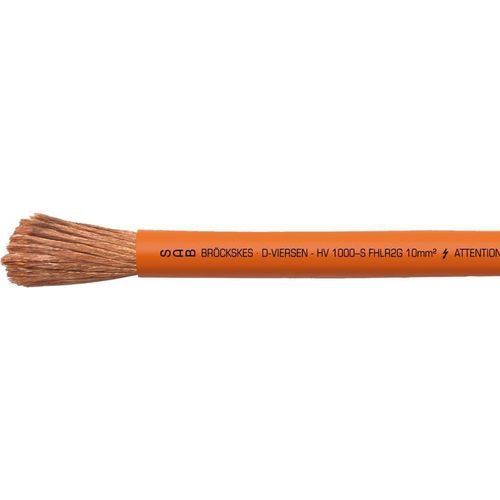

Cavo elettrico di alimentazione HV 1000 - S

per alte temperatureresistente ai prodotti chimiciin rame

Applicazione
Cavo ad alta tensione con isolamento in silicone, specificamente progettato per veicoli elettrici e ibridi. Utilizzato nel gruppo motore, batterie, inverter ed elettronica di potenza.

Vantaggi

• altamente flessibile
• resistenza meccanica estremamente elevata
• elevata protezione contro gli agenti ambientali
• senza alogeni
• campo di impiego da -40°C a +180°C
• privo di PFAS

Informazioni aggiuntive
Certificazioni

• DIN EN 13602
• LV 216-2
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Varianti
Su richiesta disponibile anche in versione schermata: HV 1000 – SCS FHLR2GCB2G.

Costruzione
Conduttore: trefoli di rame nudo, fili extra fini, CU ETP-1 secondo EN 13602, diametro filo singolo max. 0,21 mm
Isolamento: gomma siliconica
Colore guaina: arancione (RAL 2003)

Dati tecnici
Tipo: FHRLR2G
Base normativa dimensioni: LV 112-1 + LV 216-2
Tensione di esercizio: 600 V AC / 1000 V DC
Tensione di prova: sparktest 8000 V
Raggio minimo di curvatura: posa fissa: 2 x d; applicazione flessibile: 4 x d
Intervallo di temperatura: -40/+180 °C
Senza alogeni: secondo IEC 60754-1 + VDE 0482-754-1
Prestazioni al fuoco: secondo ISO 19642
Prova di cambio climatico: secondo ISO 19642
Resistenza all'ozono: secondo ISO 19642
Resistenza agli agenti: secondo ISO 19642
Flessibilità: molto buona
Assenza di sostanze nocive: conforme alla direttiva RoHS dell'Unione Europea

Dimensioni (HV 1000 - S — LV 112-1 + LV 216-2)
art. n. | Sezione nominale | Ø esterno | Massa rame | Massa cavo ≈ | Resistenza ohmica a 20°C max.
L39162127 | 10,00 mm² | 6,0 -0,6 mm | 96,0 kg/km | 106 kg/km | 1,91 Ω/km
L39162137 | 16,00 mm² | 7,2 -0,6 mm | 153,6 kg/km | 163 kg/km | 1,21 Ω/km
L37162147 | 25,00 mm² | 8,8 -0,6 mm | 240,0 kg/km | 244 kg/km | 0,78 Ω/km
L39162157 | 35,00 mm² | 10,5 -0,7 mm | 336,0 kg/km | 349 kg/km | 0,554 Ω/km
L39162167 | 50,00 mm² | 12,2 -0,7 mm | 480,0 kg/km | 497 kg/km | 0,386 Ω/km
L39162177 | 70,00 mm² | 14,4 -1,4 mm | 672,0 kg/km | 719 kg/km | 0,227 Ω/km
L39162187 | 95,00 mm² | 17,2 -1,4 mm | 912,0 kg/km | 1935 kg/km | 0,206 Ω/km
L39162197 | 120,00 mm² | 19,7 -1,8 mm | 1152,0 kg/km | 1183 kg/km | 0,161 Ω/km

Caratteristiche / specifiche tecniche

• Modello: FHRLR2G
• Conduttore interno: rame a fili sottilissimi (CU ETP-1), filo singolo ≤ 0,21 mm
• Isolamento: gomma siliconica
• Colore esterno: arancione (RAL 2003)
• Sezioni nominali (esempi): 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm²
• Ø esterno (esempi): 6,0 mm fino a 19,7 mm (a seconda della sezione)
• Massa cavo ≈ (esempi): 96 kg/km fino a 1152 kg/km (a seconda della sezione)
• Resistenza CC a 20°C (esempi): 1,91 Ω/km (10 mm²) fino a 0,161 Ω/km (120 mm²)
• Tensione di esercizio: 600 V AC / 1000 V DC
• Prova: sparktest 8000 V
• Intervallo di temperatura: -40 °C fino a +180 °C
• Resistenze/prove: ISO 19642 (comportamento al fuoco, prova di cambio climatico, resistenza a ozono e agenti) e norme DIN EN pertinenti
• PFAS-free e senza alogeni
