Cavo elettrico di alimentazione HV 1500 - SCP

resistente alle intemperiecon schermo in rameresistente all'olio

Applicazione
Cavo ad alta tensione con isolamento in silicone, progettato per veicoli elettrici e ibridi; impieghi tipici: trasmissione, batterie, inverter ed elettronica di potenza.

Esempio di marcatura

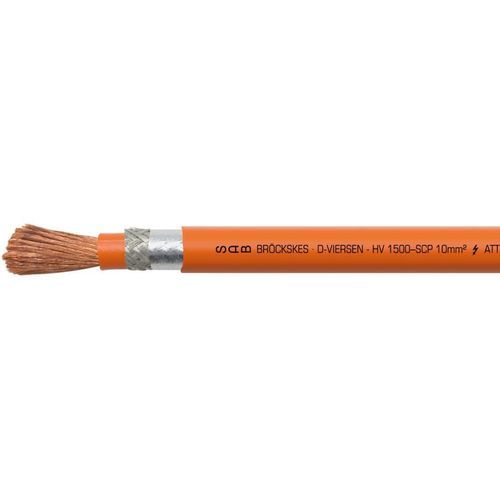

Esempio: SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCP 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC

Caratteristiche principali

• resistenza meccanica estremamente elevata
• buone caratteristiche EMC
• molto flessibile
• resistente agli agenti atmosferici
• senza alogeni
• campo di impiego da -50°C a +125°C (uso limitato)
• privo di PFAS

Certificazioni / Norme (costruzione, materiali e prove)

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 50620
• DIN EN 60811

Costruzione
Conduttore: trefoli di rame nudo, fili extra fini, CU ETP-1 secondo EN 13602, Ø filo singolo max. 0,21 mm
Isolamento: gomma siliconica
Schermatura: treccia in rame stagnato; copertura ottica ≥ 85%; lamina alluminata, lato metallico verso l'interno
Materiale guaina: TPE-U
Colore guaina: arancione (RAL 2003)

Dati tecnici
Base dimensionale: ISO 19642-5
Tensione di esercizio: 1000 V AC / 1500 V DC
Tensione di prova: spark test 8000 V; conduttore/schermo 10000 V
Raggio minimo di curvatura: posa fissa: 3 x d; applicazione flessibile: 5 x d
Campo di temperatura: -50°C a +90°C (continuo); uso limitato fino a +125°C (2000 h)
Senza alogeni: secondo IEC 60754-1 + VDE 0482-754-1
Comportamento al fuoco: ritardante di fiamma e autoestinguente secondo IEC 60332-1-2 + VDE 0482-332-1-2
Resistenza agli oli: molto buona (TMPU secondo EN 50363-10-2 + VDE 0207-363-10-2)
Resistenza a UV e agenti atmosferici: secondo HD 605
Resistenza all'ozono: secondo DIN EN 50396
Assenza di sostanze nocive: conforme alla direttiva RoHS dell'Unione europea

HV 1500 - SCP (Dimensioni secondo ISO 19642)
cod. art.; Sezione nominale; Ø appross. anima; Ø esterno; Massa rame; Peso cavo ≈ (anima); Peso cavo ≈ (con schermatura); Resistenza ohmica a 20°C max.
L39151327; 10,00 mm²; 6,0 -0,7 mm; 8,1 -0,6 mm; 134,7 kg/km; 153 kg/km; 1,91 Ω/km
L39151337; 16,00 mm²; 7,2 -0,8 mm; 9,6 -0,6 mm; 200,8 kg/km; 224 kg/km; 1,21 Ω/km
L39151347; 25,00 mm²; 8,7 -0,8 mm; 11,3 -0,6 mm; 311,1 kg/km; 327 kg/km; 0,78 Ω/km
L39151357; 35,00 mm²; 10,4 -1,0 mm; 13,2 -0,6 mm; 420,6 kg/km; 451 kg/km; 0,554 Ω/km
L39151367; 50,00 mm²; 12,2 -1,2 mm; 15,2 -0,6 mm; 581,8 kg/km; 635 kg/km; 0,386 Ω/km
L39151377; 70,00 mm²; 14,4 -1,4 mm; 17,4 -0,8 mm; 794,6 kg/km; 847 kg/km; 0,227 Ω/km
L39151387; 95,00 mm²; 16,7 -1,4 mm; 19,9 -0,8 mm; 1095,9 kg/km; 1137 kg/km; 0,206 Ω/km

Caratteristiche / specifiche tecniche

• Modello: HV 1500 - SCP
• Marca: SAB BRÖCKSKES
• Isolamento: gomma siliconica
• Guaina: TPE-U, arancione (RAL 2003)
• Schermatura totale: treccia in rame stagnato + lamina alluminata (metallo interno), copertura ottica ≥ 85%
• Tensione nominale: 1000 V AC / 1500 V DC
• Tensioni di prova: spark test 8000 V; conduttore/schermo 10000 V
• Campo temperatura: -50 °C a +90 °C (continuo), fino a +125 °C uso limitato (2000 h)
• Raggio di curvatura: fisso 3 x d, flessibile 5 x d
• Senza alogeni, ritardante di fiamma, PFAS-free
• Ottima resistenza a oli, UV, agenti atmosferici e ozono
• Materiale conduttore: trefoli di rame extra fini CU ETP-1
