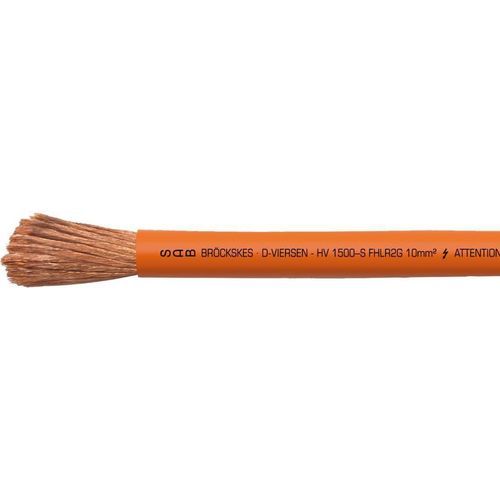

Cavo elettrico di alimentazione HV 1500 - S

in rameper l'industria automobilisticaper veicolo elettrico

Applicazione
Cavo ad alta tensione con isolamento in silicone, progettato specificamente per veicoli elettrici e ibridi. Utilizzato nel gruppo motore, nelle batterie, negli inverter e nell'elettronica di potenza.

Vantaggi principali

• molto flessibile
• resistenza meccanica estremamente elevata
• elevata protezione contro gli agenti ambientali
• senza alogeni
• intervallo di esercizio da -40 °C a +180 °C
• privo di PFAS

Informazioni aggiuntive
Certificazioni — costruzione, materiali e prove con riferimento alle norme:

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Costruzione
Conduttore: trefoli di rame nudo, fili extra sottili, CU ETP-1 secondo EN 13602, diametro massimo del singolo filo 0,21 mm
Isolamento: gomma siliconica
Colore guaina: arancione (RAL 2003)

Dati tecnici
Tipo: FHLR2G
Dimensioni secondo norma: ISO 19642-5
Tensione di esercizio: 1000 V AC / 1500 V DC
Tensione di prova: spark test 8000 V
Raggio di curvatura min.: posa fissa: 2 × d; applicazione flessibile: 4 × d
Intervallo di temperatura: -40 / +180 °C
Senza alogeni: secondo IEC 60754-1 + VDE 0482-754-1
Comportamento al fuoco: secondo ISO 19642
Prova di clima variabile: secondo ISO 19642
Resistenza all'ozono: secondo ISO 19642
Resistenza ai mezzi: secondo ISO 19642
Flessibilità: molto buona
Assenza di sostanze nocive: conforme alla direttiva RoHS dell'Unione Europea

HV 1500 - SCP (dimensioni secondo ISO 19642)
n. articolo; Sezione nominale; Ø esterno; Peso rame; Peso cavo ≈; Resistenza ohmica a 20 °C max.
L39151327; 10,00 mm²; 6,0 -0,7 mm; 96,0 kg/km; 106 kg/km; 1,91 Ω/km
L39151337; 16,00 mm²; 7,2 -0,8 mm; 153,6 kg/km; 163 kg/km; 1,21 Ω/km
L39151347; 25,00 mm²; 8,7 -0,8 mm; 240,0 kg/km; 244 kg/km; 0,78 Ω/km
L39151357; 35,00 mm²; 10,4 -1,0 mm; 336,0 kg/km; 349 kg/km; 0,554 Ω/km
L39151367; 50,00 mm²; 12,2 -1,2 mm; 480,0 kg/km; 497 kg/km; 0,386 Ω/km
L39151377; 70,00 mm²; 14,4 -1,4 mm; 672,0 kg/km; 719 kg/km; 0,227 Ω/km
L39151387; 95,00 mm²; 16,7 -1,4 mm; 912,0 kg/km; 1935 kg/km; 0,206 Ω/km

Caratteristiche / specifiche tecniche

• Tipo: FHLR2G
• Modello: HV 1500 - S
• Materiale isolamento: gomma siliconica
• Colore guaina: arancione (RAL 2003)
• Tensione di esercizio: 1000 V AC / 1500 V DC
• Tensione di prova: spark test 8000 V
• Intervallo di temperatura: -40 °C a +180 °C
• Raggio di curvatura min.: fisso 2×d; flessibile 4×d
• Senza alogeni (IEC 60754-1)
• Privo di PFAS
• Assenza di sostanze nocive: conforme RoHS
