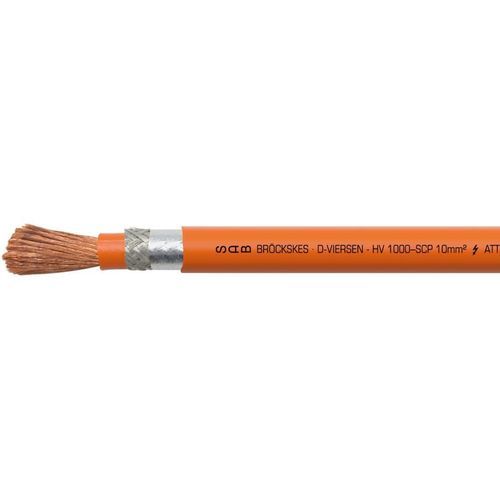

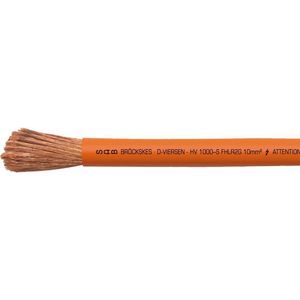

Cavo elettrico di alimentazione HV 1000 - SCP

resistente all'olioantifiammacon schermo in rame

Applicazione
Cavo ad alta tensione con isolamento in silicone, progettato specificamente per veicoli elettrici e ibridi. Impiego nel gruppo motore, batterie, inverter ed elettronica di potenza.

Vantaggi

• resistenza meccanica estremamente elevata
• buone caratteristiche EMC
• molto flessibile
• resistente agli agenti atmosferici
• privo di alogeni
• intervallo di impiego da -50°C a +125°C
• privo di PFAS

Informazioni aggiuntive - Certificazioni

• DIN EN 13602
• LV 216-2
• DIN EN 50525
• DIN EN 50363
• DIN EN 50620
• DIN EN 60811

Costruzione
Conduttore: trefoli di rame nudo, fili extra sottili, CU ETP-1 secondo EN 13602, diametro massimo del filo 0,21 mm
Isolamento: gomma siliconica
Schermatura: treccia in rame stagnato; copertura ottica ≥ 85%; nastro alluminizzato con lato metallico rivolto verso l'interno
Guaine: TPE-U
Colore guaina: arancione (RAL 2003)

Dati tecnici
Base dimensionale: LV 216-2
Tensione di esercizio: 600 V AC / 1000 V DC
Tensione di prova: prova a scintilla 8000 V; conduttore/schermo 5000 V
Raggio minimo di curvatura: posa fissa: 3 x d; impiego flessibile: 5 x d
Intervallo di temperatura: -50/+90 °C; utilizzo a tempo limitato: +125 °C (2000 h)
Privo di alogeni: secondo IEC 60754-1 + VDE 0482-754-1
Comportamento alla fiamma: ritardante e autoestinguente secondo IEC 60332-1-2 + VDE 0482-332-1-2
Resistenza agli oli: molto buona (TMPU secondo EN 50363-10-2 + VDE 0207-363-10-2)
Resistenza a UV e agenti atmosferici: secondo HD 605 e DIN EN 50396
Assenza di sostanze nocive: conforme alla direttiva RoHS dell'Unione Europea

Dimensioni (selezione)
Intestazioni: n. art. | Sezione nominale | Ø nucleo approx. | Ø esterno | Massa rame | Peso cavo ≈ | Resistenza ohmica a 20°C max.
L39162327 | 10,00 mm² | 6,0 -0,6 mm | 8,8 -0,6 mm | 134,8 kg/km | 164 kg/km | 1,91 Ω/km
L39162337 | 16,00 mm² | 7,2 -0,6 mm | 10,2 -0,6 mm | 201,0 kg/km | 235 kg/km | 1,21 Ω/km
L39162347 | 25,00 mm² | 8,8 -0,6 mm | 12,2 -0,6 mm | 321,6 kg/km | 354 kg/km | 0,78 Ω/km
L39162357 | 35,00 mm² | 10,5 -0,7 mm | 14,4 -0,6 mm | 433,5 kg/km | 488 kg/km | 0,554 Ω/km
L39162367 | 50,00 mm² | 12,2 -0,7 mm | 15,8 -0,6 mm | 581,2 kg/km | 623 kg/km | 0,386 Ω/km
L39162377 | 70,00 mm² | 14,4 -1,4 mm | 18,2 -0,8 mm | 794,6 kg/km | 866 kg/km | 0,227 Ω/km
L39162387 | 95,00 mm² | 17,2 -1,4 mm | 20,9 -0,8 mm | 1097,0 kg/km | 1167 kg/km | 0,206 Ω/km
L39162397 | 120,00 mm² | 19,7 -1,8 mm | 23,5 -1,0 mm | 1354,0 kg/km | 1440 kg/km | 0,161 Ω/km
Altre dimensioni e colori disponibili su richiesta.

Caratteristiche / specifiche tecniche

• Modello: HV 1000 - SCP
• Marca: SAB BRÖCKSKES
• Conduttore: trefoli di rame nudo extra sottili (CU ETP-1)
• Isolamento: gomma siliconica
• Guaine: TPE-U, arancione (RAL 2003)
• Schermatura globale: treccia in rame stagnato + nastro alluminizzato
• Tensione di esercizio: 600 V AC / 1000 V DC
• Prove: prova a scintilla 8000 V; conduttore/schermo 5000 V
• Intervallo di temperatura: -50 °C a +90 °C (continuo), fino a +125 °C per tempo limitato (2000 h)
• Raggio minimo di curvatura: 3 x d (fisso); 5 x d (flessibile)
• Norme: LV 216-2, DIN EN 13602, DIN EN 50525, DIN EN 50363, DIN EN 50620, DIN EN 60811
• Privo di alogeni e PFAS; ritardante di fiamma e autoestinguente; ottima resistenza a oli, UV e agenti atmosferici
