Cavo elettrico di alimentazione HV 1500 - SCS

con schermo in rameresistente alle intemperiein rame

Esempio di marcatura

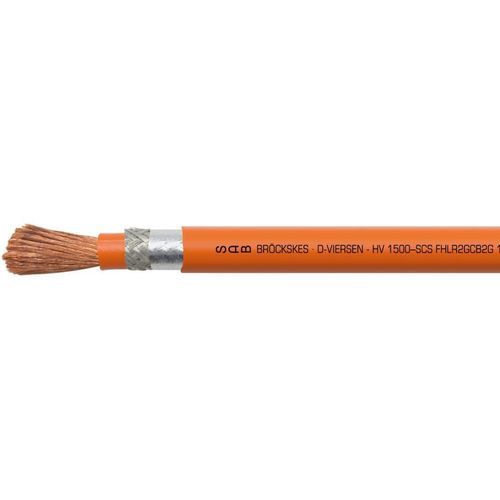

SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCS FHLR2GCB2G 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC

Applicazione
Cavo alta tensione con isolamento in silicone, specificamente progettato per veicoli elettrici e ibridi. Utilizzato nella trasmissione, nelle batterie, negli inverter e nell'elettronica di potenza.

Caratteristiche principali

• molto flessibile
• buone caratteristiche EMC
• resistente alle intemperie
• privo di alogeni
• campo di impiego da -40°C a +180°C
• privo di PFAS

Informazioni aggiuntive - Certificazioni
Costruzione, materiali e prove con riferimento a:

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

In casi singoli, l'applicazione specifica deve essere concordata con S Bröckskes. Su richiesta disponibile anche in versione non schermata: HV 1500 – S FHLR2G

Costruzione
Conduttore: trefoli di rame nudo, fili extra sottili, CU ETP-1 secondo EN 13602, diametro massimo filo singolo 0,21 mm
Isolamento: gomma siliconica
Schermatura: treccia di rame stagnato; copertura ottica ≥ 85%; lamina alluminizzata con lato metallico verso l'interno
Materiale guaina: gomma siliconica
Colore guaina: arancione (RAL 2003)

Dati tecnici
Tipo: FHLR2GCB2G
Base dimensionale standard: ISO 19642-5
Tensione di esercizio: 1000 V AC / 1500 V DC
Tensione di prova: prova a scintilla 8000 V; conduttore/schermo 10000 V
Raggio minimo di curvatura: posa fissa: 3 x d; impiego flessibile: 5 x d
Campo di temperatura: -40/+180 °C
Senza alogeni: secondo IEC 60754-1 + VDE 0482-754-1
Prestazioni al fuoco: secondo ISO 19642
Prova di variazione climatica: secondo ISO 19642
Resistenza all'ozono: secondo ISO 19642
Resistenza ai mezzi: secondo ISO 19642
Flessibilità: molto buona
Assenza di sostanze nocive: conforme alla direttiva RoHS dell'Unione Europea

HV 1500 - SCS (Dimensioni secondo ISO 19642)
cod. art.: L39151227; Sezione nominale: 10,00 mm²; Ø anima appross.: 6,0 -0,7 mm; Ø esterno: 8,1 -0,6 mm; Massa rame: 134,7 kg/km; Peso cavo ≈: 153 kg/km; Resistenza ohmica a 20°C max.: 1,91 Ω/km
cod. art.: L39151237; Sezione nominale: 16,00 mm²; Ø anima appross.: 7,2 -0,8 mm; Ø esterno: 9,6 -0,6 mm; Massa rame: 200,8 kg/km; Peso cavo ≈: 224 kg/km; Resistenza ohmica max.: 1,21 Ω/km
cod. art.: L39151247; Sezione nominale: 25,00 mm²; Ø anima appross.: 8,7 -0,8 mm; Ø esterno: 11,3 -0,6 mm; Massa rame: 311,1 kg/km; Peso cavo ≈: 327 kg/km; Resistenza ohmica max.: 0,78 Ω/km
cod. art.: L39151257; Sezione nominale: 35,00 mm²; Ø anima appross.: 10,4 -1,0 mm; Ø esterno: 13,2 -0,6 mm; Massa rame: 420,6 kg/km; Peso cavo ≈: 451 kg/km; Resistenza ohmica max.: 0,554 Ω/km
cod. art.: L39151267; Sezione nominale: 50,00 mm²; Ø anima appross.: 12,2 -1,2 mm; Ø esterno: 15,2 -0,6 mm; Massa rame: 581,8 kg/km; Peso cavo ≈: 635 kg/km; Resistenza ohmica max.: 0,386 Ω/km
cod. art.: L39151277; Sezione nominale: 70,00 mm²; Ø anima appross.: 14,4 -1,4 mm; Ø esterno: 17,4 -0,8 mm; Massa rame: 794,6 kg/km; Peso cavo ≈: 847 kg/km; Resistenza ohmica max.: 0,227 Ω/km
cod. art.: L39151287; Sezione nominale: 95,00 mm²; Ø anima appross.: 16,7 -1,4 mm; Ø esterno: 19,9 -0,8 mm; Massa rame: 1095,9 kg/km; Peso cavo ≈: 1137 kg/km; Resistenza ohmica max.: 0,206 Ω/km

Caratteristiche / specifiche tecniche

• Denominazione tipo: FHLR2GCB2G
• Modello commerciale: HV 1500 - SCS
• Conduttore: rame nudo a trefoli, fili extra sottili, CU ETP-1 (Ø filo max. 0,21 mm)
• Isolamento / Guaina: gomma siliconica
• Schermatura: treccia in rame stagnato + lamina alluminizzata (lato metallico interno), copertura ottica ≥ 85%
• Colore guaina: arancione (RAL 2003)
• Tensione di esercizio: 1000 V AC / 1500 V DC
• Tensioni di prova: prova a scintilla 8000 V; conduttore/schermo 10000 V
• Campo temperatura: -40 °C a +180 °C
• Raggio minimo di curvatura: posa fissa 3×d; impiego flessibile 5×d
• Senza alogeni e conforme RoHS; assenza di sostanze nocive dichiarata
• Privo di PFAS
• Disponibile in sezioni nominali multiple (10 mm² - 95 mm²) con dati dimensionali ed elettrici dettagliati
