Tubazione a gomito in acciaio inossidabile Versilon®

90°sanitaria

Panoramica

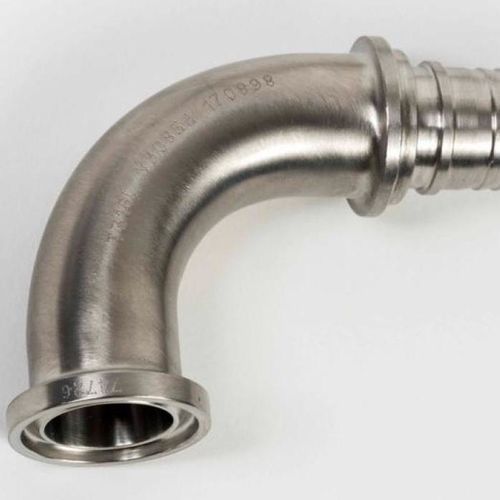

Il raccordo a gomito 90° Versilon® Stile 10L e 11L fornisce gomiti sanitari a 90° in configurazioni mini e con morsetto sanitario, con connessioni che corrispondono alle dimensioni del barbotto del tubo.

Materiali

• Acciaio inossidabile 316L

Finitura superficiale

• Media 15 Ra o migliore

Dati tecnici

• Riduce lo sforzo sui tubi eliminando la configurazione del tubo a 90º
• Elimina zone di intrappolamento, riduce i punti di connessione e le aree potenziali di crescita batterica
• Involucro dimensionale installato più piccolo

Classificazioni temperatura/pressione
Le classificazioni di pressione e temperatura dipendono dalle classificazioni di pressione dei morsetti e dai limiti di temperatura del materiale della guarnizione.

Morsetti

• Stile peso standard: 150 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Stile peso pesante: 500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Stile bullone alta pressione: 1500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)

Guarnizioni

• Sopra i 250ºF (121ºC), si raccomandano guarnizioni PTFE, Viton® o siliconiche

Specifiche (tabella)
Diametro interno in (mm) | Diametro esterno in (mm) | Spessore parete in (mm)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
2.35 (59.69) | 2.49 (63.25) | 0.07 (1.78)
2.91 (73.91) | 3.05 (77.47) | 0.07 (1.78)
3.44 (87.38) | 3.58 (90.93) | 0.07 (1.78)
4.52 (114.81) | 4.68 (118.87) | 0.08 (2.03)

Caratteristiche / Specifiche tecniche

• Prodotto: Raccordo a gomito 90° Versilon® (gomito sanitario, stili mini e con morsetto sanitario)
• Materiale: Acciaio inossidabile 316L
• Finitura superficiale: Media 15 Ra o migliore
• Funzione: Riduce lo sforzo sui tubi, minimizza le zone di intrappolamento e i punti di collegamento
• Classificazioni morsetti: Standard (150 PSIG @ 70ºF; 125 PSIG @ 250ºF), Peso pesante (500 PSIG @ 70ºF; 125 PSIG @ 250ºF), Alta pressione bullone (1500 PSIG @ 70ºF; 125 PSIG @ 250ºF)
• Raccomandazione guarnizioni: PTFE, Viton® o silicone sopra i 250ºF (121ºC)
• Taglie disponibili tubo/raccordo (ID/OD/spessore): vedere i valori della tabella sopra
