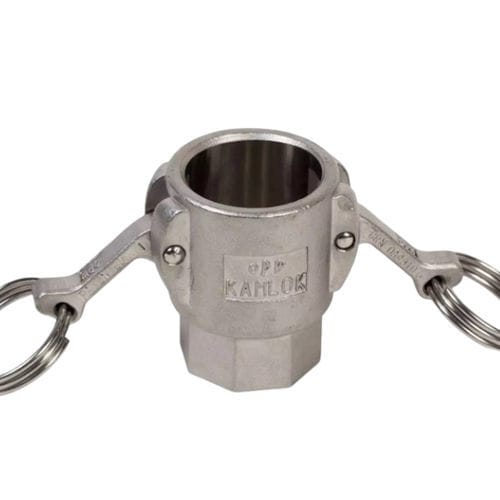

Accoppiatore meccanico Versilon®

per tubazionifemmina

Panoramica
Il raccordo Cam & Groove femmina Versilon® Style 16 di Saint-Gobain è la metà accoppiatrice femmina di tipo "D" con design a rotazione completa. Il progetto garantisce un bloccaggio positivo sulla tubazione mediante una scanalatura dog-lock per prevenire lo stacco; la metà accoppiatrice con rotazione completa facilita il posizionamento e la leva durante la sigillatura delle leve cam. Le superfici interne lavorate riducono le zone di intrappolamento e il maggiore diametro interno favorisce il trasferimento di fluidi ad alta purezza e migliori portate.

Materiali

• Acciaio inossidabile 316
• Accoppiatore: acciaio inossidabile 316 fuso; inserto: acciaio inossidabile 316L lavorato
• Materiale standard della guarnizione: gomma Buna N

Dati tecnici

• Condizioni operative raccomandate:
• 1/2" - 2" — 250 MAWP (psi)
• 2-1/2" e 3" — 150 MAWP (psi)
• Temperatura massima: 212°F con guarnizioni Buna N
• Temperatura massima: 400°F con guarnizioni incapsulate Chemfluor® PFA
• I valori di pressione si applicano solo ai raccordi; per determinare la MAWP massima dell'assieme tubo, considerare le pressioni ammissibili del tubo alla temperatura e utilizzare il valore più basso
• Variante con bloccaggio disponibile; sostituire SKS con SLKS nel numero di pezzo

Diametro interno (pollici e mm)
Diametro interno in (mm)
0.39 (9.91)
0.63 (16)
0.85 (21.59)
1.37 (34.8)
1.75 (44.45)
2.2 (55.88)
2.76 (70.1)

Caratteristiche / Specifiche tecniche

• Tipo di prodotto: raccordo Cam & Groove femmina, metà accoppiatrice a rotazione completa (tipo "D")
• Bloccaggio positivo del tubo con scanalatura dog-lock per prevenire lo stacco
• Superfici interne lavorate per minimizzare l'intrappolamento
• Costruzione ad alta purezza con diametri interni maggiori per migliorare il flusso
• Materiali: 316 / 316L acciaio inossidabile; guarnizione standard Buna N (opzione guarnizione incapsulata Chemfluor® PFA ad alta temperatura)
• MAWP: 250 psi per le taglie 1/2"–2"; 150 psi per 2-1/2" e 3" (solo raccordi)
• Temperature massime: 212°F (Buna N), 400°F (guarnizioni incapsulate Chemfluor® PFA)
• Variante di bloccaggio disponibile: sostituire SKS con SLKS nella codifica
