Accoppiatore meccanico Versilon®

per tubazioniper l'industria chimicafemmina

Panoramica del prodotto

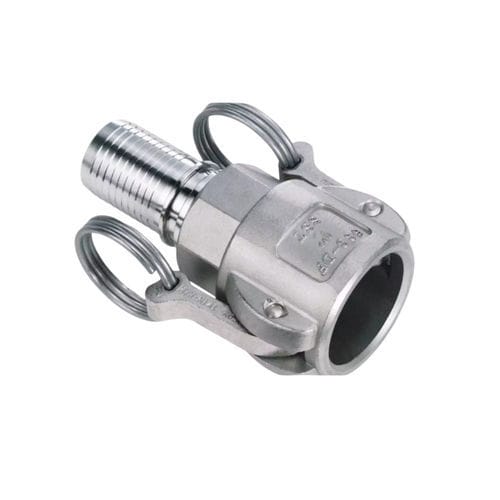

Il giunto femmina Versilon® Cam & Groove Style 16FT di Saint‑Gobain è un design Cam & Groove di tipo D, girevole, realizzato per connessioni e disconnessioni rapide. Il nucleo interno del tubo in fluoropolimero Chemfluor® si estende attraverso lo stelo di supporto del giunto e si espande dietro la guarnizione di tenuta, evitando giunti esposti tra tubo e raccordo.

Materiali

• Acciaio inossidabile 316L
• Corpo giunto: 316 inox fuso; inserti: 316L lavorato
• Guarnizioni standard: nucleo in silicone incapsulato in PFA Chemfluor® (standard per i design 16FT)
• Rivestimento Flare‑Thru in fluoropolimero Chemfluor®

Dati tecnici

• Range di temperatura progettato per superare la temperatura massima del tubo
• Il fluido è a contatto solo con la guarnizione incapsulata Chemfluor® PFA e il rivestimento interno in fluoropolimero
• Superficie interna liscia in Chemfluor® per ridurre il trattenimento di particelle
• Design Flare‑Thru che favorisce l’autosvuotamento dell’intera assembla del tubo
• Assenza di giunzione tra tubo e raccordo per prevenire accumuli di materiale

Specifiche
Diametro interno (in / mm):
0.75 (19.05)
1 (25.4)
1.25 (31.75)
1.5 (38.1)
2 (50.8)
3 (76.2)

Conformità e informazioni aggiuntive

• Applicazioni tipiche: trasferimenti igienici/chimici che richiedono passaggio completo e pulibilità
• Design: femmina Cam & Groove tipo D, girevole per connessione/disconnessione rapida
• Norma: MIL‑C‑27487
