Sistema di attacco rapido Versilon®

Panoramica del prodotto

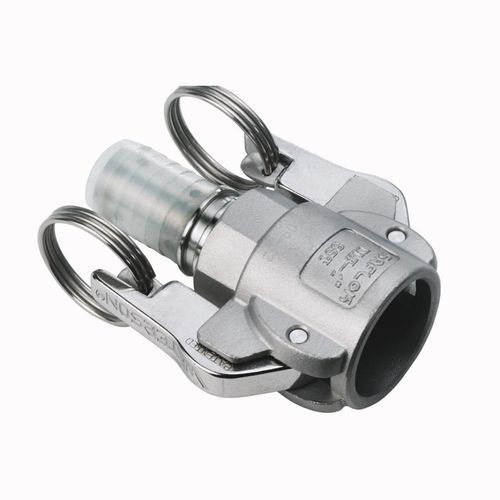

Il Versilon® Raccordo cam & groove femmina, stile 16T di Saint-Gobain è un accoppiamento femmina di tipo D con design girevole (full-swivel), encapsulato Chemfluor® PFA. La metà del giunto offre rotazione completa per il posizionamento e la leva necessaria per sigillare le leve a cam, e integra un bloccaggio positivo al tubo tramite scanalatura dog-lock per prevenire lo stacco.

Materiali

• Encapsulamento Chemfluor® PFA con base in acciaio inossidabile
• Giunto: acciaio inossidabile 316 fuso; inserto: encapsulato Chemfluor® PFA con base in acciaio inox
• Guarnizione di tenuta: encapsulata Chemfluor® PFA
• Tenuta su silicone con rivestimento Chemfluor® PFA (opzionale)

Dati tecnici

• I design encapsulati Chemfluor® PFA consentono il trasferimento di molti materiali corrosivi senza elastomeri esposti
• La guarnizione encapsulata offre una tenuta resiliente senza elementi elastomerici esposti
• Disponibile gamma completa di adattatori encapsulati in fluoropolimero Chemfluor®
• Condizioni operative raccomandate:

  • 3/4" - 2" — 250 MAWP (psi)
  • 2-1/2" e 3" — 150 MAWP (psi)
  • 212°F con guarnizioni Buna N
  • 400°F con guarnizioni encapsulate Chemfluor® PFA
• I valori di pressione si riferiscono solo ai raccordi; per il montaggio della tubazione considerare le pressioni della tubazione alla temperatura e utilizzare il valore più basso
• Opzione con blocco disponibile: sostituire TKS con TLKS

Diametro interno in (mm)
0.5 (12.7)
0.66 (16.76)
1.15 (29.21)
1.58 (40.13)
2.1 (53.34)
2.5 (63.5)

Normativa / Conformità

• MIL-C-27487

Caratteristiche / specifiche tecniche

• Marchio: Versilon®
• Tipo di prodotto: Raccordo cam & groove femmina, stile girevole, encapsulato Chemfluor® PFA
• Materiale del giunto: Acciaio inossidabile 316 fuso con inserto encapsulato Chemfluor® PFA
• Guarnizione di tenuta: encapsulata Chemfluor® PFA (tenuta resiliente, nessun elastomero esposto)
• Blocco positivo del tubo incorporato (scanalatura dog-lock) per prevenire stacchi
• Design full-swivel sulla metà giunto per posizionamento e leva durante la chiusura delle leve a cam
• MAWP raccomandato: 250 psi per le taglie 3/4"–2"; 150 psi per 2-1/2" e 3" (valori solo per raccordi)
• Limiti di temperatura: fino a 212°F con guarnizioni Buna N; fino a 400°F con guarnizioni encapsulate Chemfluor® PFA
• Opzione di bloccaggio disponibile: sostituire TKS con TLKS
• Opzioni di diametro interno (in / mm): 0.5 (12.7); 0.66 (16.76); 1.15 (29.21); 1.58 (40.13); 2.1 (53.34); 2.5 (63.5)
