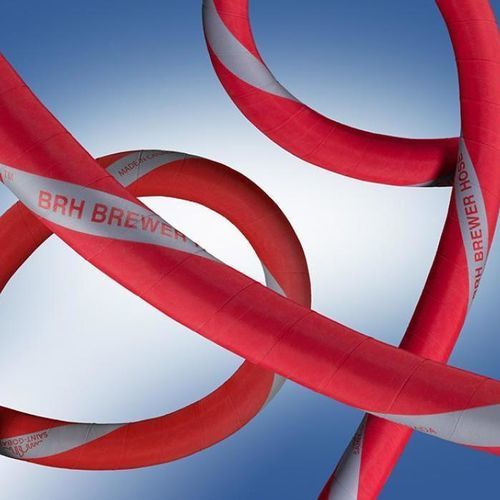

Assemblaggio di tubi flessibili per applicazioni alimentari Versilon® BRH

a media pressione

Tubo per birrificazione
I kit tubo Versilon® BRH di Saint-Gobain sono progettati specificamente per soddisfare i requisiti delle applicazioni di produzione di bevande. Oltre ai raccordi crimp Versilon®, il tubo BRH può essere utilizzato con raccordi riutilizzabili ReSeal®. La combinazione dei raccordi riutilizzabili brevettati ReSeal® e del tubo BRH offre numerosi vantaggi, incluse significative riduzioni dei costi (fino al 90%) permettendo di smontare il raccordo ReSeal® e rimontarlo su una nuova lunghezza di tubo anziché sostituire l'intero insieme.

Punti salienti

• Progettato specificamente per la produzione di birra
• Adatto al trasferimento di prodotti liquidi non oleosi come nella birrificazione
• Non trasferisce sapore
• Gambo esteso per migliore ritenzione
• Sanitario: ispezionabile e lavabile
• Elevata tenuta tra tubo e raccordo
• Totalmente riutilizzabile con tecnologia brevettata ReSeal®
• Risparmio sui raccordi costosi
• Progettato per prevenire l'intrappolamento batterico
• Non è necessario tagliare e scartare l'insieme del tubo
• Compatibile CIP/SIP
• Sicuro per gli operatori

Applicazioni tipiche

• Produzione di bevande
• Industria alimentare
• Lattiero-caseario

Specifiche
Diametro interno in (mm) | Diametro esterno in (mm) | Spessore parete in (mm) | Raggio minimo di curvatura in (mm) | Pressione di esercizio massima Psi (Bar) | Indice vuoto inHg (mmHg)
1 (25.4) | 1.69 (42.93) | 0.345 (8.76) | 4 (102) | 250 (17.2) | 20 (508)
1.5 (38.1) | 2.22 (56.39) | 0.36 (9.14) | 5.5 (140) | 250 (17.2) | 20 (508)
2 (50.8) | 2.81 (71.37) | 0.405 (10.29) | 6.5 (165) | 250 (17.2) | 20 (508)
3 (76.2) | 4.12 (104.65) | 0.56 (14.22) | 10 (254) | 250 (17.2) | 20 (508)

Caratteristiche tecniche / specifiche

• Diametri interni disponibili (in/mm): 1 (25.4), 1.5 (38.1), 2 (50.8), 3 (76.2)
• Diametri esterni e spessori parete come da tabella specifiche sopra
• Pressione di esercizio massima: 250 psi (17.2 bar)
• Indice di vuoto: 20 inHg (508 mmHg)
• Progettazione sanitaria: ispezionabile e lavabile, compatibile CIP/SIP
• Non trasferisce sapore ai liquidi trasferiti
• Gambo esteso per migliore ritenzione della connessione
• Compatibile con raccordi crimp Versilon® e raccordi riutilizzabili ReSeal®
• I raccordi ReSeal® consentono di smontare e rimontare il raccordo su nuove lunghezze di tubo, offrendo notevoli risparmi
• Progettato per prevenire l'intrappolamento batterico e migliorare la sicurezza degli operatori
• Normative / Approvazioni: 3-A, FDA, USDA
