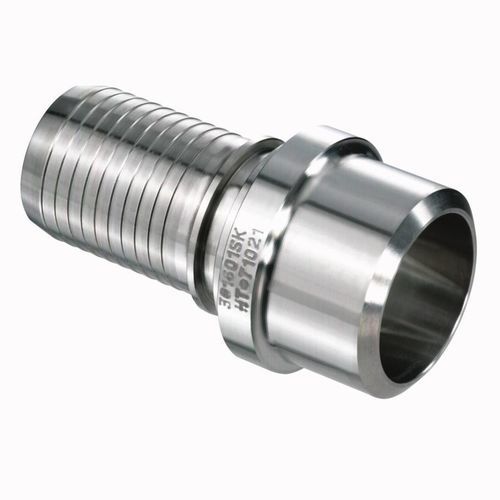

Raccordo idraulico Versilon® Butt Weld

per saldatura di testain acciaio inossidabileinossidabile

Panoramica del prodotto
Il Versilon® Butt Weld, Pipe Size, Style 01 offre un'opzione di collegamento a saldatura a testa per assemblaggi che richiedono interfacce non standard o connessioni saldate permanenti. Disponibile di serie in Schedule 40, con Schedule 10 e Schedule 80 come alternative, supporta la flessibilità di fabbricazione per sistemi di tubazioni e manicotti.

Materiali

• Acciaio inossidabile 316

Dati tecnici

• Materiali alternativi o altri tipi di raccordi possono essere saldati al tubo butt weld prima del montaggio PermaSeal sulle estremità delle tubazioni flessibili
• Disponibile per saldature su sistemi esistenti quando vengono adottati adeguati metodi di "dissipazione di calore" per evitare danni al rivestimento del tubo flessibile

Specifiche — Diametro esterno (in (mm))
0.84 (21.34)
1.05 (26.67)
1.31 (33.27)
1.66 (42.16)
1.9 (48.26)
2.38 (60.45)
2.88 (73.15)
3.5 (88.9)
4.5 (114.3)

Caratteristiche / Specifiche tecniche

• Famiglia di modelli: Versilon® Butt Weld
• Schedules disponibili: Schedule 40 (standard), Schedule 10 (alternativa), Schedule 80 (alternativa)
• Materiale di costruzione: acciaio inossidabile 316
• Saldatura: compatibile con materiali alternativi o altri stili di raccordi saldati al tubo butt weld prima del montaggio PermaSeal
• Nota di installazione: può essere saldato a sistemi esistenti quando si applicano metodi adeguati di dissipazione del calore per proteggere il rivestimento del tubo flessibile
• Opzioni diametro esterno (pollici (mm)): 0.84 (21.34); 1.05 (26.67); 1.31 (33.27); 1.66 (42.16); 1.9 (48.26); 2.38 (60.45); 2.88 (73.15); 3.5 (88.9); 4.5 (114.3)
