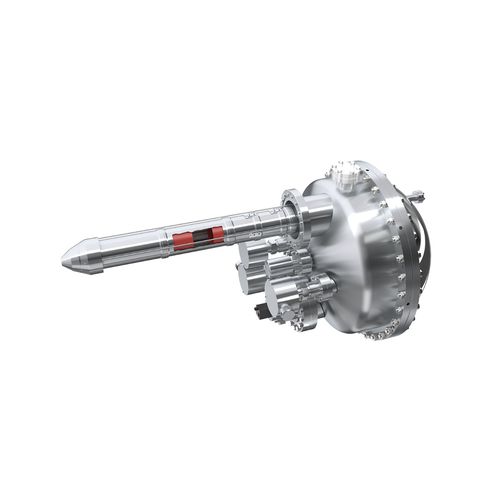

Analizzatore di spettro DA20

da integrarecompatto2D

Accettazione completa del cono a 20° gradi senza rotazione del campione Deviazione elettronica rapida e brevettata (WO2013/133739) Gli effetti degli elementi della matrice sono evitati mantenendo fisso il campione Assicura la stessa dimensione del punto e la stessa forma per tutti i k//// I requisiti dei manipolatori sono ridotti Il DA20 fornisce ARPES, XPS e UPS pur mantenendo un ingombro compatto. Il DA20 include l'innovativa e brevettata tecnologia di deflessione che prima era disponibile solo nel più grande DA30, consentendo misurazioni ARPES a cono pieno senza rotazione del campione Gli analizzatori ARPES tradizionali hanno un modo angolare che è limitato alla direzione di dispersione angolare θx, ottenendo un'immagine 2D dell'intensità per l'angolo θx e l'energia E sul rivelatore 2D. In tale configurazione, per ottenere misure a cono pieno, il campione deve essere fisicamente ruotato per sondare lo spazio angolare θy. Questo movimento fisico può introdurre artefatti multipli nella misura ARPES. I problemi di primo ordine includono la misurazione di diverse aree del campione man mano che il campione viene spostato. Gli effetti della matrice sono introdotti anche come incidente e gli angoli di uscita sono cambiati, influenzando la fuga di elettroni dipendente dall'angolo. I nostri analizzatori superano questi limiti utilizzando una modalità di deflessione interna per la direzione θy. Con questa modalità di deflessione, il sistema di lenti proietta singole fette di θx sulla fessura dell'analizzatore per un dato angolo θy. Quindi, il rivelatore dell'analizzatore emisferico misura fette di spettro θx vs E. La registrazione di queste singole fette mentre si modifica l'angolo di deflettore θy costruisce un cubo di dati affidabili che contengono l'intensità per tutti i valori θx, θy, E.
