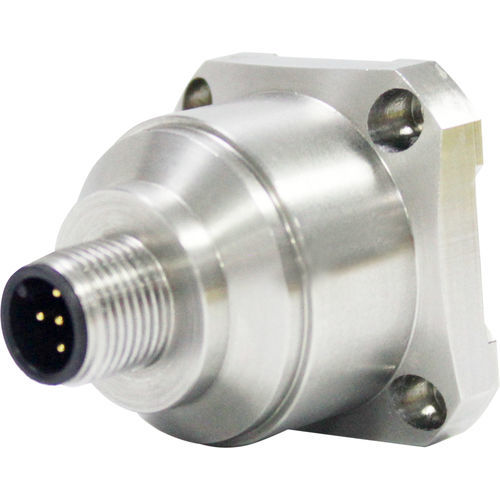

Sensore di vibrazione elettronico AKF390

MEMScapacitivoper sorveglianza di macchine

Descrizione del prodotto
AKF390 è un accelerometro capacitivo MEMS triaxiale con uscita tensione analogica (0–5 V). Progettato per misure industriali di vibrazione e impatto, integra un chip MEMS in silicio, un ASIC a basso consumo per il condizionamento del segnale, un microcontrollore per i valori di compensazione e un sensore di temperatura. Tarato in fabbrica, AKF390 offre stabilità dell'offset, basso consumo e buone prestazioni ambientali con protezione IP67 e connettore M12 industriale.

Caratteristiche principali

• Assi di misura: X, Y, Z (triaxiale)
• Uscita: 0–5 V analogica
• Intervalli selezionabili: ±2, ±4, ±8, ±10, ±20, ±40 g
• Sensibilità: da 1250 mV/g (±2 g) a 62,5 mV/g (±40 g)
• Risposta in frequenza: tip. 500 Hz; banda (3 dB) fino a 1000 Hz
• Temperatura di funzionamento: -40 °C a +85 °C
• Alimentazione: 9–36 VDC; consumo < 60 mA @ 12 VDC
• Resistenza agli urti e tempo di recupero adeguati per test d'impatto
• Protezione: IP67; connettore: M12 industriale

Applicazioni

• Monitoraggio di rulli compattatori
• Monitoraggio strutturale di ponti
• Monitoraggio dei sistemi di traffico, analisi del rilevato e rilevamento guasti su linee ad alta velocità

Parametri tecnici

• Modello: AKF390
• Tipo: accelerometro capacitivo MEMS triaxiale, uscita analogica
• Intervalli: ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Esempi di sensibilità: 1250 / 625 / 312,5 / 250 / 125 / 62,5 mV/g
• Risoluzione (1 Hz): < 1 mg (tutti gli intervalli)
• Non linearità: tip. < 0,5–1 % FS a seconda dell'intervallo
• Densità di rumore: 21–86,6 μg/√Hz a seconda dell'intervallo
• Resistenza agli shock: specificata in scheda tecnica; recupero < 1 ms secondo test definiti
• Affidabilità: MIL‑HDBK‑217, Grade 2

Dimensioni

• Scocca: 34,3 × 34,3 × 38,5 mm
• Dimensione di montaggio: 25,5 × 25,5 × 1,5 mm
• Fissaggio: 4 × viti M3
• Base magnetica: 34,23 × 34,23 × 8,1 mm; piastra a L: 36 × 44 × 15 mm
• Peso: sensore 82 g; base magnetica 48 g; piastra 20 g
