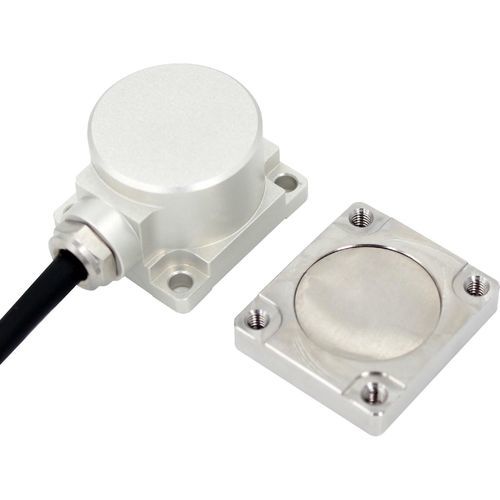

Accelerometro 3 assi AKM390

MEMScapacitivocon misura di temperatura

Descrizione del prodotto
L'AKM390 è un accelerometro MEMS triasse con uscita di tensione analogica progettato per misure industriali di vibrazione e impatto. Integra un sensore capacitivo in silicio monocristallino, un ASIC a basso consumo per il condizionamento del segnale, un microcontrollore per la memorizzazione delle compensazioni e un sensore di temperatura. Il dispositivo è tarato, con protezione IP67 e costruito in alluminio aerospaziale.

Specifiche rapide

• Assi: Tre assi (X, Y, Z)
• Tensione di uscita: 0 ~ 5 V (0 g centrato a 2,5 V)
• Tensione di alimentazione: 9 ~ 36 VDC
• Resistenza agli urti (sintesi): 2000 g
• Temperatura operativa: -40℃ ~ +85℃
• Temperatura di stoccaggio: -40℃ ~ +85℃
• Indice di protezione: IP67

Ambiti di applicazione

• Registrazione urti, monitoraggio e previsione della fatica
• Energia eolica (monitoraggio turbine)
• Monitoraggio dei sistemi di trasporto, analisi del piano di posa, rilevamento guasti nelle ferrovie ad alta velocità
• Grandi macchine e motori
• Vibrazioni a bassa frequenza e sistemi di monitoraggio automatico
• Apparecchiature medicali (misura delle vibrazioni)
• Monitoraggio di ponti
• Automotive (test e monitoraggio)
• Monitoraggio di rulli e macchine rotanti

Dimensioni (misure)

• Scocca: L36 × W32 × H24 mm
• Ingombro di montaggio: L29 × W25 × H4 mm
• Viti di fissaggio: 4 × M4

Parametri

• Modello: AKM390
• Range di misura: ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Calibrazione offset: <1 mg (tutti i range)
• Assi misurati: X, Y, Z
• Ripetibilità accensione/spegnimento: <2 mg (max)
• Sensibilità (±10%): 1250 / 625 / 312,5 / 250 / 125 / 62,5 mV/g
• Coefficiente di temperatura dello zero: 0,01 / 0,01 / 0,01 / 0,05 / 0,05 / 0,05 %/℃
• Risoluzione/soglia (@1 Hz): <1 mg (max)
• Non linearità (max): <0,5 / <0,5 / <0,8 / <1 / <1 / <1 % FS
• Risposta in frequenza: 500 Hz
• Banda passante (3 dB): 1000 Hz
• Sensibilità cross‑axis: 1 / 1 / 1 / 2 / 2 / 2 %
• Rapporto di sensibilità alle vibrazioni laterali: 1 / 1 / 2 / 5 / 5 / 5 %
• Frequenza di risonanza: 2,4 / 2,4 / 2,4 / 5,5 / 5,5 / 5,5 kHz
• Densità di rumore: 21 / 21 / 21 / 86,6 / 86,6 / 86,6 μg/√Hz
• Offset 0 g (tip): <0,01 / <0,01 / <0,01 / <0,008 / <0,008 / <0,008 mV
• Resistenza agli urti (unitaria): 100 g @ 11 ms (triasse, semisinusoidale)
• Tempo di recupero: <1 ms (1000 g, 1/2 sin 1 ms, impatto sull'asse i)
• Durata vibrazione: 20 g RMS, 20–2000 Hz (rumore casuale), 30 min per asse
• Ingresso (VDD–VSS): 9–36 VDC
• Consumo operativo: <60 mA @ 12 VDC
• Affidabilità: MIL‑HDBK‑217 Classe II
• Protezione: IP67
• Materiale: Alluminio aerospaziale
• Peso: Sensore ≤116 g; base magnetica ≤50 g

Specifiche tecniche

• Modello: AKM390
• Tipo: Accelerometro MEMS triasse, uscita analogica in tensione
• Uscita: 0 ~ 5 V (0 g a 2,5 V)
• Alimentazione: 9–36 VDC
• Consumo: <60 mA @ 12 VDC
• Range selezionabili: ±2 a ±40 g
• Protezione: IP67
• Temperatura operativa: -40℃ a +85℃
• Materiale: Alluminio aerospaziale
• Dimensioni: L36 × W32 × H24 mm
• Peso: ≤116 g
