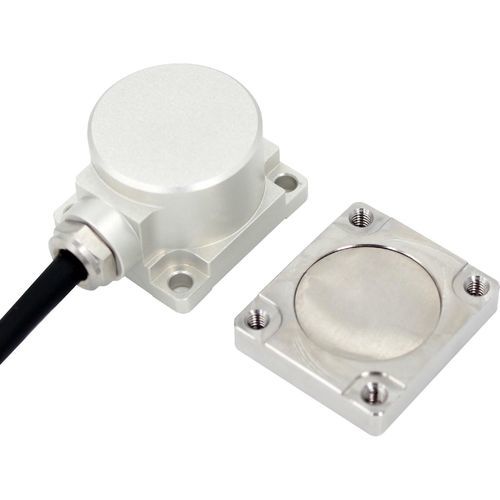

Accelerometro 3 assi AKM390

capacitivoMEMSanalogico

Descrizione del prodotto
Il sensore di vibrazione MEMS triassiale AKM390 è un accelerometro capacitivo che fornisce uscita analogica 0–5 V per misure industriali di vibrazione e impatto. Integra un elemento MEMS in silicio monocristallino, un ASIC a basso consumo per il condizionamento del segnale, un microcontrollore per i valori di compensazione e un sensore di temperatura. Il dispositivo è calibrato in fabbrica, progettato per basso consumo e uscita stabile. L'architettura elettronica include alimentazione di reset a stato solido e protezione da sovratensioni. Scocca in alluminio aeronautico con grado di protezione IP67, adatta a sistemi di monitoraggio on‑site e strumenti di prova portatili.

Caratteristiche principali (riassunto)

• Tre assi di misura: X, Y, Z
• Uscita analogica: 0–5 V
• Tensione di alimentazione: 9–36 VDC
• Capacità d'urto (dipende dalla gamma): fino a 2000 g (vedere parametri)
• Temperatura di esercizio: -40 ℃ a +85 ℃
• Grado di protezione: IP67
• Basso consumo, uscita calibrata e elevata stabilità

Ambiti di applicazione

• Registrazione degli urti, monitoraggio e previsione della fatica
• Energia eolica
• Monitoraggio dei sistemi di trasporto: analisi del rilevato, rilevamento guasti nelle linee ad alta velocità
• Grandi macchine e motori
• Vibrazione a bassa frequenza e monitoraggio automatico
• Apparecchiature mediche
• Monitoraggio dei ponti
• Automotive (prove e misure su veicolo)
• Controllo dei rulli industriali

Parametri
Modello: AKM390 — accelerometro capacitivo MEMS triassiale
Intervalli di misura: ±2, ±4, ±8, ±10, ±20, ±40 g
Calibrazione dello zero: <1 mg (per gli intervalli indicati)
Assi di misura: X, Y, Z
Ripetibilità accensione/spegnimento: <2 mg (max)
Sensibilità (±10 %): 1250, 625, 312.5, 250, 125, 62.5 mV/g (corrispondenti agli intervalli sopra)
Coefficiente di temperatura dello zero: tip. 0.01 %/℃ (alcuni intervalli fino a 0.05 %/℃)
Risoluzione/soglia (@1 Hz): <1 mg (max)
Non linearità: <0.5 % a <1 % FS (dipende dall'intervallo)
Frequenza di risposta: 500 Hz (tip.)
Banda passante (3 dB): 1000 Hz
Sensibilità cross‑axis: 1 %–2 % (dipende dall'intervallo)
Rapporto di sensibilità alle vibrazioni laterali: 1 %–5 % (dipende dall'intervallo)
Frequenza di risonanza: 2.4 kHz o 5.5 kHz (dipende dall'intervallo)
Densità di rumore: 21 o 86.6 μg/√Hz (dipende dall'intervallo)
Uscita 0 g (offset): 2.5 V (variazione offset variabile in base all'intervallo)
Intervallo di uscita: 0–5 V
Affidabilità: MIL‑HDBK‑217, Classe II
Resistenza agli urti: 100 g @ 11 ms, triassiale (semi‑seno)
Tempo di recupero: <1 ms (1000 g, 1/2 sin 1 ms impatto sull'asse i)
Tolleranza alle vibrazioni: 20 g RMS, 20–2000 Hz (rumore random), 30 min per asse
Ingresso (VDD − VSS): 9–36 VDC
Corrente di funzionamento: <60 mA @12 VDC
Protezione: IP67
Materiale: alluminio aeronautico
Peso: sensore ≤ 116 g; base magnetica ≤ 50 g
Dimensioni: sensore L36 × W32 × H24 mm; base magnetica L36 × W32 × H7 mm

Specifiche tecniche

• Modello: AKM390 (accelerometro capacitivo MEMS triassiale)
• Tipo di uscita: tensione analogica 0–5 V
• Tensione di alimentazione: 9–36 VDC
• Corrente di esercizio: <60 mA @12 VDC
• Assi di misura: X, Y, Z
• Intervalli di misura: ±2, ±4, ±8, ±10, ±20, ±40 g
• Esempi di sensibilità: 1250 a 62.5 mV/g a seconda dell'intervallo
• Risposta in frequenza: fino a 500 Hz (risposta), banda passante fino a 1000 Hz
• Grado di protezione: IP67
• Materiale: alluminio aeronautico
• Temperatura di esercizio: -40 ℃ a +85 ℃
• Dimensioni: L36 × W32 × H24 mm
• Peso: ≤116 g (sensore)
• Resistenza agli urti: 100 g @11 ms; tempo di recupero <1 ms
