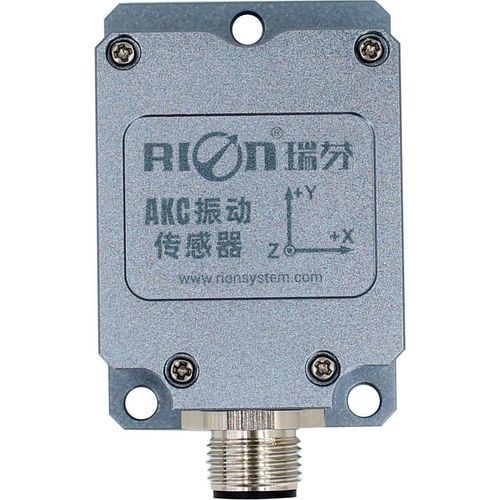

Sensore di vibrazione capacitivo AKC370

MEMSper centrale eolicaper applicazioni ferroviarie

Descrizione del prodotto
L'AKC370 è un sensore di vibrazione triaxiale MEMS a rilevamento capacitivo con uscita tensione analogica (0,5–4,5 V). Utilizza MEMS in silicio monocristallino con compensazione interna e schermatura EMC/RFI per garantire segnale lineare e stabilità nel tempo. Offre gamme di misura selezionabili e funzione di auto‑test integrata per la verifica dello stato in tempo reale.

Ambiti di applicazione

• Monitoraggio di impatti e salute strutturale dei ponti
• Sorveglianza delle vibrazioni in turbine eoliche
• Monitoraggio di sistemi di traffico, analisi del rilevato e individuazione guasti nelle ferrovie ad alta velocità
• Monitoraggio vibrazionale di grandi macchine rotanti e motori
• Misure di vibrazione a bassa frequenza e sistemi di monitoraggio automatico
• Diagnostica vibrazioni per apparecchiature medicali
• Test e monitoraggio di durata nel settore automotive
• Controllo delle vibrazioni per rulli e nastri trasportatori

Parametri

• Modello: AKC370
• Uscita: Tensione analogica 0,5–4,5 V (DC‑coupled), punto zero ≈ 2,5 V
• Gamme: selezionabili ±2 g, ±4 g, ±8 g, ±16 g (tip. ±2 g–±16 g)
• Assi: Triaxiale (X, Y, Z)
• Risoluzione: <1 mg; Densità di rumore: <25 µg/√Hz (@ ±2 g); <60 µg/√Hz (@ ±16 g)
• Linearità: 1 %; Ripetibilità accensione/spegnimento: <2 mg
• Risposta in frequenza / filtro integrato: 0–200 Hz; Banda passante: 200 Hz @ 3 dB
• Sopravvivenza agli urti: >100 g @ 11 ms (semi‑sinusoidale); Recupero da urto <1 ms
• Auto‑test: ±1 g @ 10 Hz (messa a terra linea ST)
• Temperatura esercizio / immagazzinamento: -40 a +85 °C
• Alimentazione: 9–36 VDC; Corrente max: ~35–38 mA @ 12 VDC
• Incertezza massima di calibrazione: <1 mg; Affidabilità: MIL‑HDBK‑217 Livello 2

Dimensioni

• Dimensioni prodotto (scocca): L55 × W37 × H29 mm
• Dimensioni di installazione: L48 × W28,6 × H4 mm
• Fissaggio: 3 × viti M4
• Peso: ≤100 g (escluso cavo)

Meccanica ed elettrica

• Classe di protezione: IP67
• Protezione elettrica: Schermatura EMC e RFI
• Alimentazione: 9–36 VDC; Consumo: 35–38 mA @ 12 VDC (max)
• Progettato per rapido recupero dopo urto e dotato di funzione di auto‑test integrata
