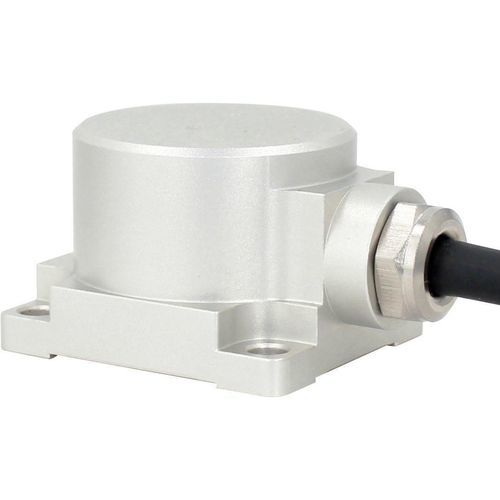

Sensore di vibrazione capacitivo AKM392

micromeccanicoMEMSper applicazioni mediche

Descrizione del prodotto
AKM392 è un sensore di vibrazioni digitale MEMS triaxiale progettato per test di vibrazione e impatto. Integra un chip sensore capacitivo in silicio monocristallino microlavorato, un ASIC di condizionamento del segnale a basso consumo, un microprocessore per l'archiviazione delle compensazioni e un sensore di temperatura. Uscite digitali: RS232, RS485 e TTL; ogni sensore può essere indirizzato per connessioni seriali multi-punto a lunga distanza e analisi dati centralizzata. Il sensore offre basso consumo, struttura meccanica robusta, uscita calibrata e stabile, protezione in stato solido contro sovracorrenti e stabilità a lungo termine del fattore di scala tipica <0,1% FS.

Caratteristiche principali

• Misura triaxiale (X, Y, Z)
• Uscita: RS232 / RS485 / TTL; protocolli: RION 68, MODBUS RTU
• Intervalli selezionabili: ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Banda passante: 500 Hz (3 dB)
• Resistenza agli urti: fino a 2000 g; test d'impatto: 100 g @ 11 ms (triaxiale)
• Temperatura di esercizio: -40°C a +85°C; protezione: IP67
• Alimentazione: 9–36 VDC; corrente di esercizio <60 mA @ 12 VDC
• Materiale: alluminio aerospaziale; peso sensore ≤116 g

Ambiti di applicazione

• Registrazione d'urto, monitoraggio e previsione della fatica
• Monitoraggio di turbine eoliche
• Monitoraggio dei sistemi di traffico e rilevamento guasti nelle ferrovie ad alta velocità
• Monitoraggio vibrazionale di grandi macchine e motori
• Monitoraggio automatico delle vibrazioni a bassa frequenza
• Misura delle vibrazioni in apparecchiature medicali
• Monitoraggio strutturale di ponti
• Test nel settore automobilistico
• Applicazioni per rulli e laminatoi

Parametri

• Intervalli di misura: ±2, ±4, ±8, ±10, ±20, ±40 g
• Calibrazione deviazione: <1 mg (tutti gli intervalli)
• Risoluzione / soglia (@1 Hz): <1 mg (max)
• Non linearità: <0,5% a <1% FS (a seconda dell'intervallo)
• Densità di rumore: 21 μg/√Hz (intervalli bassi) o 86,6 μg/√Hz (intervalli alti)
• Frequenza di risonanza: 2,4 kHz (intervalli bassi) o 5,5 kHz (intervalli alti)
• Sensibilità cross-axis: 1–2% (tipica)
• Rapporto di sensibilità trasversale: 1–5% (tipica)
• Frequenze di uscita automatiche (RION 68): 5, 10, 25, 50, 100, 200, 500, 1000 Hz
• Frequenze automatiche MODBUS: 10, 25, 50 Hz
• Affidabilità: MIL-HDBK-217, Classe II
• Tempo di recupero: <1 ms (1000 g, 1/2 sin 1 ms)

Dimensioni

• Dimensione sensore: L36 × W32 × H24 mm
• Dimensione di installazione: L29 × W25 × H4 mm
• Piastra di base magnetica: L36 × W32 × H7 mm
• Viti di montaggio: 4 × M4

Specifiche tecniche

• Modello: AKM392
• Interfacce di uscita: RS232, RS485, TTL
• Protocolli di comunicazione: RION 68, MODBUS RTU
• Alimentazione: 9–36 VDC
• Corrente di esercizio: <60 mA @ 12 VDC
• Protezione: IP67
• Materiale: alluminio aerospaziale (sensore); base magnetica: acciaio inossidabile
• Peso: sensore ≤116 g; base magnetica ≤50 g
• Temperatura operativa: -40°C a +85°C; temperatura di stoccaggio: -40°C a +85°C
