Sensore di vibrazione MEMS AKM398

elettronicoper centrale eolicaper applicazioni mediche

Panoramica del prodotto

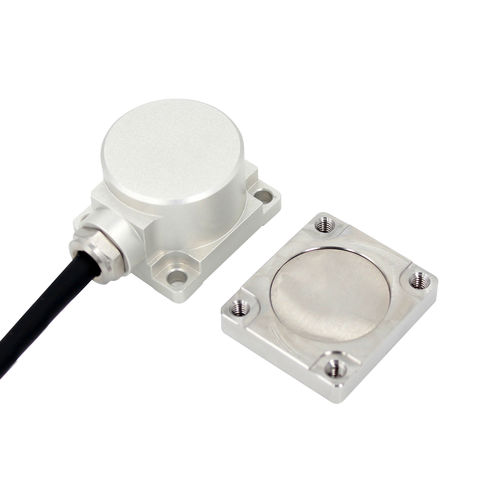

AKM398 è un sensore di vibrazione MEMS triaxiale progettato per misure industriali di vibrazione e impatto. Il sensore integra un chip MEMS capacitativo in silicio monocristallino, un ASIC a basso consumo per il condizionamento del segnale, un microcontrollore che memorizza dati di calibrazione/compensazione e un sensore di temperatura integrato. Il dispositivo fornisce uscita di corrente analogica (4–20 mA), calibrazione in fabbrica, reset di alimentazione a stato solido e protezione contro sovratensioni per garantire segnali stabili e affidabili in ambienti gravosi.

Caratteristiche principali

• Misura triaxiale (X, Y, Z)
• Uscita corrente analogica: 4–20 mA
• Tensione di alimentazione: 9–36 VDC
• Elevata resistenza a urti/impatti con rapido recupero
• Basso consumo (<60 mA @ 12 VDC)
• Protezione IP67
• Scocca in alluminio aerospaziale
• Calibrazione di fabbrica con zero e sensibilità stabili

Campi di applicazione

• Registrazione di urti, monitoraggio della fatica e predizione della durata
• Monitoraggio di turbine eoliche
• Monitoraggio di infrastrutture ferroviarie e stradali, analisi del rilevato, rilevamento guasti su treni ad alta velocità
• Grandi macchine rotanti e motori
• Monitoraggio di vibrazioni a bassa frequenza e sistemi di monitoraggio automatico
• Monitoraggio vibrazioni su apparecchiature medicali
• Monitoraggio ponti e salute strutturale
• Applicazioni automotive: test e validazione
• Controllo di rulli e apparecchiature rotanti

Parametri tecnici
AKM398 — PARAMETRO — UNITÀ
Intervalli di misura — ±2, ±4, ±8, ±10, ±20, ±40 — g
Calibrazione deviazione — <1 — mg
Assi di misura — X, Y, Z — Asse
Ripetibilità accensione/spegnimento — <2 — mg (max)
Sensibilità (±10%) — 4, 2, 1, 0.8, 0.4, 0.2 — mA/g (in base all'intervallo)
Coefficiente di temperatura della deviazione — 0.01 / 0.05 — %/°C (varia per intervallo)
Risoluzione / Soglia (@1 Hz) — <1 — mg (max)
Non linearità — <0.5 / <0.8 / <1 — % FS (max, varia per intervallo)
Frequenza di risposta — 500 — Hz
Larghezza di banda (3 dB) — 1000 — Hz
Sensibilità cross-axis — 1 / 2 — % (dipende dall'intervallo)
Rapporto sensibilità vibrazioni laterali — 1 / 2 / 5 — % (dipende dall'intervallo)
Frequenza di risonanza — 2.4 / 5.5 — kHz (dipende dall'intervallo)
Densità di rumore — 21 / 86.6 — μg/√Hz (dipende dall'intervallo)
Uscita 0 g (tipica) — 12 mA (offset <0.005 ~ <0.003 mA a seconda dell'intervallo)
Corrente di uscita — 4–20 mA
Affidabilità — MIL-HDBK-217, Classe II
Resistenza agli urti — 100 g @ 11 ms, triaxial (mezzo seno)
Tempo di recupero — <1 ms (1000 g, 1/2 sin 1 ms, impatto su asse i)
Tolleranza vibrazioni ambientali — 20 g RMS, 20–2000 Hz (rumore casuale, 30 min per asse)
Ingresso (VDD - VSS) — 9–36 VDC
Consumo operativo — <60 mA @ 12 VDC
Protezione — IP67
Materiale — Scocca in alluminio aerospaziale
Peso — Peso netto prodotto ≤116 g; base magnetica ≤50 g
Dimensioni — Prodotto: L36 × W32 × H24 mm; Base magnetica: L36 × W32 × H7 mm

Dimensioni e montaggio

• Dimensioni scocca: L36 × W32 × H24 mm
• Dimensioni di installazione: L29 × W25 × H4 mm
• Viti di fissaggio: 4 × M4

Caratteristiche / specifiche

• Modello: AKM398
• Assi di misura: X, Y, Z (triaxiale)
• Opzioni range: ±2, ±4, ±8, ±10, ±20, ±40 g
• Uscita: 4–20 mA analogica
• Uscita 0 g tipica: 12 mA (offset <0.005–0.003 mA in base al range)
• Sensibilità (tip., ±10%): 4 / 2 / 1 / 0.8 / 0.4 / 0.2 mA/g
• Larghezza di banda: fino a 1000 Hz (3 dB); Frequenza di risposta: 500 Hz
• Densità di rumore: 21 o 86.6 μg/√Hz (dipende dal range)
• Non linearità e sensibilità cross-axis entro limiti specificati
• Resistenza agli urti e rapido recupero per ambienti gravosi
• Temperatura operativa: -40 °C a +85 °C; Stoccaggio: -40 °C a +85 °C
• Alimentazione: 9–36 VDC; Corrente operativa <60 mA @ 12 VDC
• Protezione: IP67; Materiale scocca: alluminio aerospaziale
• Affidabilità: MIL-HDBK-217, Classe II
• Peso e montaggio come specificato sopra
