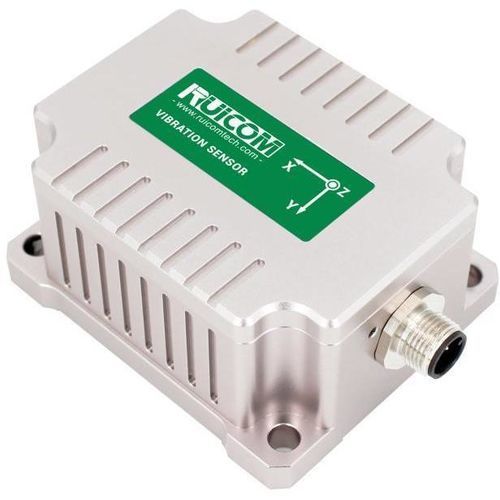

Sensore di vibrazione MEMS GKP3

per sorveglianza di macchineper vibrometrodi grande precisione

Panoramica del prodotto
Il GKP3 è un sensore di vibrazione triaxiale sviluppato internamente per il monitoraggio delle vibrazioni a bassa frequenza, con elevata precisione e basso rumore. Ogni unità è calibrata e compensata sull'intero intervallo di temperatura e sottoposta a circa 336 ore di test di stabilità a lungo termine prima della spedizione per garantire prestazioni stabili in diverse condizioni operative e durante cicli di prova continuativi. Il sensore supporta la misura di vibrazioni statiche a 0 Hz o nella banda di frequenza 0,1–100 Hz e integra protocolli standard di settore, incluso MODBUS. Il software di analisi per computer consente la visualizzazione in tempo reale, la registrazione e l'elaborazione successiva dei dati di misura. Le interfacce di uscita includono RS485, RS232 e TTL.

Caratteristiche principali

• Sensore di vibrazione MEMS triaxiale
• Risoluzione: 1 µg
• Intervallo di misura: ±2 g
• Grado di protezione: IP67
• Opzioni di uscita: RS485, RS232, TTL
• Supporta MODBUS / comunicazione seriale

Parametri di prestazione
Intervallo di misura: ±2 g
Calibrazione del bias: <1 mg
Asse di misura: X, Y, Z
Ripetibilità accensione / spegnimento: <2 mg (Max)
Coefficiente di temperatura del bias: 0.15 mg/℃ (Tipico)
Risoluzione: 1 µg
Non linearità: <1 % FS (Max)
Banda passante (3 dB): 0.1 ~ 100 Hz
Sensibilità trasversale: 1 %
Rapporto di sensibilità alla vibrazione trasversale: 1 %
Densità di rumore: 21 μg/√Hz
Frequenza di risonanza: 2.4 kHz
Tempo di assestamento dopo l'accensione per accelerazione: 1 s
Frequenze di uscita: 5Hz / 10Hz / 25Hz / 35Hz / 50Hz / 100Hz / 200Hz / 500Hz
Interfaccia di uscita: RS232 / TTL / RS485
Protocollo di comunicazione: protocollo di comunicazione seriale e MODBUS RTU
Ingresso (VDD_VSS): 9 ~ 36 VDC
Assorbimento in funzionamento: <16 mA @ 12 VDC
Informazioni sul cablaggio: cavo schermato PVC nero da 2 metri con connettore a vite di tipo aviazione, peso ≤130 g
Connettore: connettore aeronautico M12*1.0 maschio 5 poli
Peso del prodotto: ≤450 g (escluso cavo)

Installazione e applicazione
Il sensore utilizza un design di installazione senza contatto per facilitare l'integrazione nel sistema; viene fissato alla superficie dell'oggetto misurato con viti per ottenere automaticamente l'angolo orizzontale dell'oggetto. Il prodotto offre eccellente resistenza alle interferenze elettromagnetiche esterne e agli urti/vibrazioni ed è adatto per applicazioni come sistemi di comunicazione satellitare, piattaforme di movimentazione veicoli, veicoli di comando speciali, veicoli con antenna radar e altri scenari di monitoraggio delle vibrazioni a bassa frequenza.

Caratteristiche / Specifiche tecniche

• Modello: GKP3
• Intervallo di misura: ±2 g
• Risoluzione: 1 µg
• Densità di rumore: 21 μg/√Hz
• Banda passante (3 dB): 0.1 ~ 100 Hz
• Frequenza di risonanza: 2.4 kHz
• Interfacce di uscita: RS485, RS232, TTL
• Protocolli di comunicazione: Seriale / MODBUS RTU
• Tensione di ingresso: 9 ~ 36 VDC
• Corrente di esercizio: <16 mA @ 12 VDC
• Connettore: M12*1.0 maschio 5 poli
• Cablaggio: cavo schermato PVC 2 m
• Protezione ingressi: IP67
• Peso: ≤450 g (escluso cavo)
