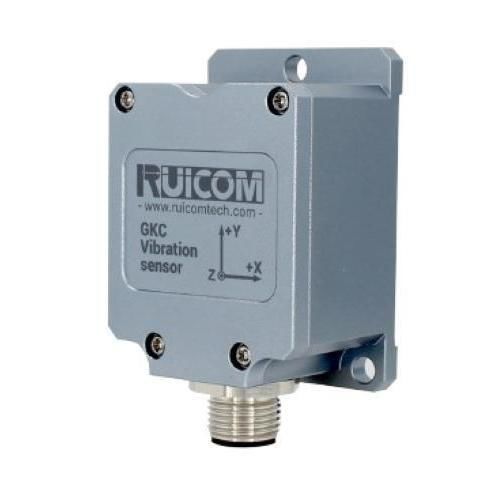

Sensore di vibrazione MEMS GKC370

per sorveglianza di macchineper manutenzione secondo condizioneper manutenzione preventiva

Introduzione al prodotto
Il GKC370 è un sensore di vibrazione capacitivo MEMS triaxiale con uscita analogica in tensione (tip. 0,5–4,5 V, punto zero 2,5 V). Progettato per il monitoraggio di stato industriale e la diagnostica di macchine rotanti, integra compensazione temperatura/processo per garantire linearità e stabilità nel tempo e fornire misure di vibrazione affidabili.

Caratteristiche tecniche

• Schermatura integrata EMC e RFI
• Modalità di funzionamento a basso consumo
• Intervalli di misura configurabili: ±2g, ±4g, ±8g, ±16g
• Interfaccia di uscita DC-coupled (tensione)
• Risposta in frequenza: 0 Hz a 200 Hz (filtro passa-basso integrato)
• Auto-test integrato per verifica dello stato in tempo reale

Punti salienti

• Rilevamento MEMS triaxiale (assi X, Y, Z)
• Uscita analogica in tensione, tip. 0,5–4,5 V
• Intervalli selezionabili ±2g a ±16g
• Funzione di auto-test a bordo
• Protezione IP67

Parametri di prestazione
Modello: GKC370
Intervallo di misura: ±2g ~ ±16g (configurabile)
Asse di misura: assi X, Y, Z
Risoluzione: <1 mg
Punto zero di accelerazione: 2,5 V (uscita tensione)
Uscita a piena scala: 0,5–4,5 V (uscita tensione)
Linearità: 1%
Ripetibilità accensione/spegnimento: <2 mg
Frequenza di risposta: 0–200 Hz (filtro passa-basso integrato)
Banda passante: 200 Hz @ 3 dB
Shock: >100 g @ 11 ms (mezza sinusoide)
Tempo di recupero dopo shock: <1 ms
Temperatura di esercizio: -40 ~ +85 °C
Temperatura di stoccaggio: -40 ~ +85 °C
Tensione di alimentazione: 9–36 V DC
Consumo massimo: 35–38 mA @ 12 V DC
Densità di rumore: <25 µg/√Hz @ ±2g; <60 µg/√Hz @ ±16g
Incertezza massima di calibrazione: <1 mg
Protezione elettrica: schermatura EMC e RFI
Affidabilità: MIL-HDBK-217 Livello 2
Auto-test: ±1 g @ 10 Hz messa a terra ST
Classe di protezione: IP67
Dimensioni prodotto: L55 × W37 × H29 mm
Peso prodotto: ≤120 g (escluso cavo)

Caratteristiche / specifiche tecniche

• Modello: GKC370
• Tipo: Sensore di vibrazione capacitivo MEMS triaxiale, uscita tensione
• Intervalli di misura (selezionabili): ±2g, ±4g, ±8g, ±16g
• Uscita: Tensione analogica 0,5–4,5 V (punto zero 2,5 V)
• Risoluzione: <1 mg
• Linearità: 1%
• Risposta in frequenza / Banda passante: 0–200 Hz; 200 Hz @ 3 dB
• Rumore: <25 µg/√Hz (@ ±2g); <60 µg/√Hz (@ ±16g)
• Tensione di alimentazione: 9–36 V DC; consumo 35–38 mA @ 12 V
• Resistenza agli shock: >100 g @ 11 ms; recupero dopo shock <1 ms
• Temperatura funzionamento / stoccaggio: -40 ~ +85 °C
• Classe di protezione: IP67; schermatura EMC e RFI
• Funzione di auto-test integrata per monitoraggio in tempo reale
• Dimensioni: 55 × 37 × 29 mm; Peso ≤120 g (escluso cavo)
