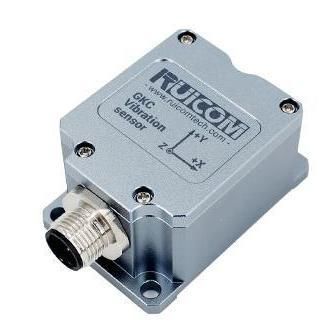

Sensore di vibrazione MEMS GKC378

per sorveglianza di macchineper manutenzione preventivaper vibrometro

Introduzione del prodotto
Il GKC378 è un sensore di vibrazione triaxiale basato su tecnologia capacitiva MEMS in silicio monocristallino. Fornisce un'uscita analogica di corrente DC accoppiata 4–20 mA e integra elementi sensibili capacitivi a basso rumore con circuiti di condizionamento e compensazione per ridurre la deriva termo-elettrica e le variazioni di processo. Progettazione a basso consumo, schermatura EMC/RFI integrata e funzione di self-test per la verifica dei componenti di rilevamento e della catena di segnale. Applicazioni tipiche: monitoraggio vibrazioni di macchine industriali, valutazione integrità strutturale e controllo di movimento.

Caratteristiche principali

• Sensore di vibrazione MEMS triaxiale (assi X, Y, Z)
• Uscita corrente DC accoppiata 4–20 mA, compatibile con loop industriali
• Intervalli di misura configurabili: ±2 g, ±4 g, ±8 g, ±16 g (impostazione di fabbrica)
• Risposta in frequenza ottimizzata per misure statiche e dinamiche a bassa frequenza (0–200 Hz)
• Funzione di self-test integrata per verifica in campo
• Protezione IP67 e schermatura EMC/RFI integrata

Parametri di prestazione

• Modello: GKC378
• Intervallo di misura: ±2 g ~ ±16 g (configurabile)
• Assi di misura: X, Y, Z (triaxiale)
• Risoluzione: < 1 mg
• Uscita punto zero: 12 mA (corrente)
• Uscita a fondo scala: 4–20 mA (corrente)
• Linearità: 1%
• Ripetibilità accensione/spegnimento: < 2 mg
• Frequenza di risposta: 0–200 Hz (filtro passa basso integrato)
• Larghezza di banda: 200 Hz @ 3 dB
• Shock: > 100 g @ 11 ms (semionda)
• Tempo di recupero dallo shock: < 1 ms
• Temperatura di esercizio: -40 a +85 °C
• Temperatura di stoccaggio: -40 a +85 °C
• Tensione di alimentazione: 9–36 V DC
• Consumo massimo: 35–38 mA @ 12 V DC
• Densità di rumore: < 25 µg/√Hz (@ ±2 g); < 60 µg/√Hz (@ ±16 g)
• Incertezza massima di calibrazione: < 1 mg
• Protezione elettrica: schermatura EMC e RFI
• Affidabilità: MIL-HDBK-217 Livello 2
• Self-test: ±1 g @ 10 Hz
• Classe di protezione: IP67
• Dimensioni: L55 × W37 × H29 mm
• Peso: ≤ 120 g (escluso cavo)

Specifiche tecniche

• Segnale di uscita: 4–20 mA DC accoppiato
• Intervalli di misura: ±2 g, ±4 g, ±8 g, ±16 g (configurabili)
• Assi: triaxiale (X, Y, Z)
• Risoluzione: < 1 mg
• Risposta in frequenza / banda passante: 0–200 Hz (200 Hz @ 3 dB)
• Linearità: 1%
• Tensione di alimentazione: 9–36 V DC
• Consumo: 35–38 mA @ 12 V DC (max)
• Densità di rumore: < 25 µg/√Hz (@ ±2 g), < 60 µg/√Hz (@ ±16 g)
• Self-test: integrato (±1 g @ 10 Hz)
• Classe di protezione: IP67
• Protezione elettrica: schermatura EMC e RFI
• Dimensioni: L55 × W37 × H29 mm
• Peso: ≤ 120 g (escluso cavo)
