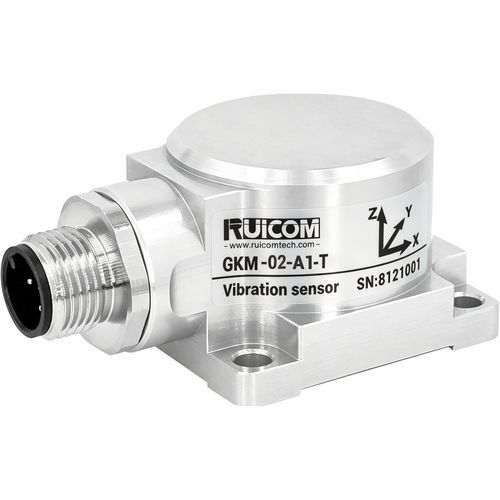

Sensore di vibrazione MEMS GKM398

capacitivoper sorveglianza di macchineper manutenzione secondo condizione

Introduzione al prodotto
La serie di accelerometri triaxiali GKM398, sviluppata da RUICOM Technology, è progettata per misure industriali di vibrazione e urto, prove d'impatto e monitoraggio multipunto. Il sensore dispone di uscita analogica in corrente (4–20 mA), codici indirizzo configurabili e supporta il collegamento in serie a lunga distanza di più unità per misure distribuite e acquisizione dati centralizzata.

Caratteristiche principali

• Interfaccia di uscita corrente analogica (4–20 mA)
• Intervallo di frequenza di vibrazione: 10–2000 Hz, livello di prova fino a 10 g
• Resistenza agli urti: 100 g @ 11 ms, triaxiale (semi-onda)
• Struttura meccanica robusta e stabilità di uscita nel tempo

Parametri di prestazione (sommario)
Modello: GKM398
Intervallo di misura (g): ±2 | ±4 | ±8 | ±10 | ±20 | ±40
Calibrazione bias (mg): <1 | <1 | <1 | <1 | <1 | <1
Asse di misura: X, Y, Z
Ripetibilità accensione/spegnimento (mg max): <2
Sensibilità (±10%) (mA/g): 4 | 2 | 1 | 0.8 | 0.4 | 0.2
Coefficiente temperatura bias (%/°C): 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05
Risoluzione/threshold (@1 Hz) (mg max): <1
Non linearità (% FS max): <1
Frequenza di risposta (Hz): 500
Larghezza di banda (3 dB) (Hz): 1000
Sensibilità cross-axis (%): 1 | 1 | 1 | 2 | 2 | 2
Percentuale sensibilità vibrazioni trasversali (%): 1 | 1 | 2 | 5 | 5 | 5
Frequenza di risonanza (kHz): 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5
Densità di rumore (µg/√Hz): 21 | 21 | 21 | 86.6 | 86.6 | 86.6
0g Output 12 mA (mA): <0.005 | <0.005 | <0.005 | <0.003 | <0.003 | <0.003
Corrente di uscita: 4–20 mA
Ingresso (VDD_VSS): 9–36 VDC
Consumo di corrente operativo: <60 mA @ 12 VDC
Classe di protezione: IP67
Materiale: Alluminio aeronautico
Peso: Peso netto ≤116 g; base magnetica ≤50 g
Dimensioni prodotto: L36 × W32 × H24 mm; dimensioni base magnetica: L36 × W32 × H8.1 mm
Nota: Non utilizzare oltre gli intervalli specificati per lunghi periodi.

Specifiche tecniche

• Modello: GKM398
• Tipo: Accelerometro MEMS triaxiale con uscita corrente analogica (4–20 mA)
• Tecnologia di rilevamento: Sensore capacitivo in silicio monocristallino
• Intervalli di misura: ±2, ±4, ±8, ±10, ±20, ±40 g
• Assi: X, Y, Z (triaxiale)
• Opzioni di sensibilità (mA/g): 4 / 2 / 1 / 0.8 / 0.4 / 0.2
• Risposta in frequenza: 500 Hz (risposta), 1000 Hz (banda 3 dB)
• Resistenza agli urti: 100 g @ 11 ms (triaxiale, semi-onda)
• Uscita corrente: 4–20 mA (0 g nominale 12 mA)
• Alimentazione: 9–36 VDC
• Corrente operativa: <60 mA @ 12 VDC
• Grado di protezione: IP67
• Materiale: Scocca in alluminio aeronautico
• Peso: net ≤116 g; base magnetica ≤50 g
• Dimensioni: sensore L36 × W32 × H24 mm; base magnetica L36 × W32 × H8.1 mm
• Calibrazione e stabilità: calibrazione di fabbrica, basso bias e non linearità <1% FS
