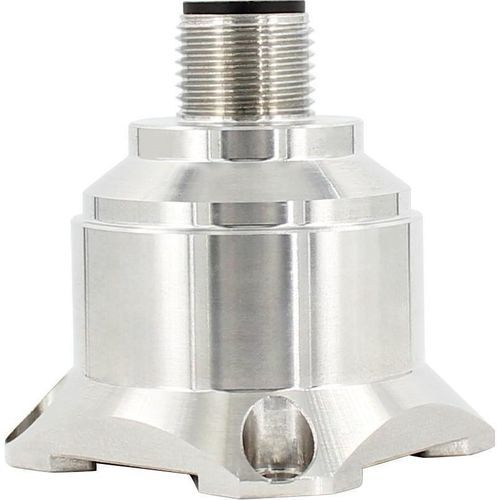

Sensore di vibrazione MEMS GKG3

capacitivoper sorveglianza di macchineper manutenzione secondo condizione

Introduzione al prodotto
La serie di accelerometri triaxiali GKG3 è una famiglia di accelerometri MEMS multi-asse sviluppata da RUICOM Technology per il rilevamento delle vibrazioni e i test di urto. La serie supporta uscite digitali selezionabili (RS232, RS485 o TTL) e codici indirizzo configurabili, consentendo il networking seriale a lunga distanza di più sensori per misure sincrone multi-punto e analisi centralizzata dei dati. Un'unità FFT integrata fornisce uscite dirette di frequenza, velocità e ampiezza delle vibrazioni per accelerare l'analisi dei dati. La frequenza di campionamento può essere regolata dinamicamente per adattarsi alla frequenza dell'oggetto misurato e migliorare la precisione. La variante GKG392 adotta tecnologia di rilevamento capacitivo in silicio monocristallino e integra un chip sensore in silicio microlavorato, un ASIC a basso consumo per il condizionamento del segnale, un microprocessore che memorizza i dati di compensazione termica e un sensore di temperatura integrato. Il prodotto offre basso consumo, calibrazione in fabbrica, progettazione meccanica per uso industriale, reset di alimentazione a stato solido, protezione da sovratensioni e deriva del fattore di scala a lungo termine inferiore allo 0,1%.

Principali caratteristiche

• Uscite digitali selezionabili: RS232 / RS485 / TTL
• Misura delle vibrazioni: 10–2000 Hz; intervalli di misura fino a ±40 g a seconda del modello
• Tolleranza agli urti: 100 g @ 11 ms, triaxiale (mezza sinusoide)
• FFT integrata: uscita diretta di frequenza, velocità e ampiezza
• Codice indirizzo configurabile per networking seriale multi-sensore e misure sincrone multi-punto
• Rate di output automatici: 5, 10, 25, 50, 100, 200, 500, 1000 Hz
• Classe di protezione IP67; involucro in alluminio aerospaziale con base magnetica in acciaio inossidabile opzionale

Parametri di prestazione (righe della tabella)

• Modello: GKG3
• Intervalli di misura — ±2 g; ±4 g; ±8 g; ±10 g; ±20 g; ±40 g
• Calibrazione dello zero (mg) — <1 mg per tutti gli intervalli
• Asse di misura — X, Y, Z (triaxiale)
• Ripetibilità all'accensione / salita (mg, max) — <2 mg per tutti gli intervalli
• Coefficiente di temperatura dello zero (mg/°C, tip.) — 0,15 (intervalli bassi) / 0,75 (intervalli alti)
• Risoluzione / soglia (@1 Hz, mg, max) — <1 mg
• Non linearità (% FS, max) — <1% FS
• Banda passante (3 dB) — 500 Hz
• Sensibilità cross-axis (%) — 1% (alcuni intervalli) / 2% (intervalli alti)
• Rapporto di sensibilità alla vibrazione laterale (%) — 1%–5% a seconda dell'intervallo
• Densità di rumore (μg/√Hz) — 21 (intervalli bassi); 86,6 (intervalli alti)
• Frequenza di risonanza (kHz) — 2,4 kHz (intervalli bassi); 5,5 kHz (intervalli alti)
• Interfaccia di uscita — RS232 / TTL / RS485
• Protocollo di comunicazione — protocollo seriale e MODBUS RTU
• Tensione di ingresso (VDD_VSS) — 9–36 VDC
• Corrente di esercizio — <60 mA @ 12 VDC
• Classe di protezione — IP67
• Materiali — involucro: alluminio aerospaziale; base magnetica: acciaio inossidabile
• Peso — peso netto prodotto ≤ 116 g; base magnetica ≤ 50 g
• Dimensioni — prodotto: L36 × W32 × H24 mm; base magnetica: L36 × W32 × H8.1 mm
• Nota: Non utilizzare continuamente al di fuori dell'intervallo di misura specificato.
