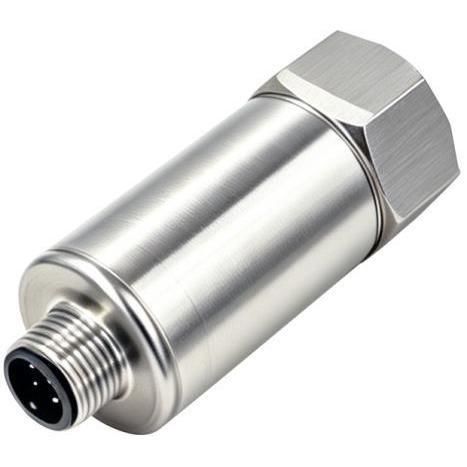

Sensore di vibrazione MEMS GHA360

per sorveglianza di macchineper manutenzione secondo condizioneper motore

Introduzione al prodotto
Il GHA360 è un sensore di vibrazioni Ethernet ad alta frequenza triassiale con acquisizione sincrona dell'accelerazione transitoria sugli assi X/Y/Z. Offre una risposta massima per asse fino a DC–10 kHz e copre le bande di frequenza caratteristiche dei guasti nelle macchine rotanti industriali (ingranaggi, frequenze caratteristiche dei cuscinetti, frequenza di passaggio delle pale). Integra un ADC a 20 bit ad alta risoluzione con sensibilità fino a 0,095 mg/LSB e basso rumore (35µg/√Hz), garantendo la riproduzione accurata delle forme d'onda temporali anche con elevato rumore di fondo. L'interfaccia Ethernet 10/100 Mbps standard consente l'invio diretto di pacchetti di forma d'onda grezza ai server di livello superiore senza gateway intermedi, assicurando trasmissione dati end-to-end a bassa latenza. Il design decentralizzato è adatto al monitoraggio online e alla quantificazione dello stato di salute per l'intero ciclo di vita di componenti rotanti critici (motori, pompe, ventilatori, riduttori, cambi) per la manutenzione predittiva.

Caratteristiche principali

• Range di misura ±50g
• Sensibilità 0,095 mg/LSB
• Banda / frequenza di risposta DC–10 kHz
• Basso rumore 35µg/√Hz
• Frequenza di campionamento 80 kHz
• Acquisizione transitoria triassiale (X / Y / Z)
• Interfaccia di comunicazione: Ethernet (10/100 Mbps), invio diretto di pacchetti di forma d'onda grezza
• Alimentazione: 12V
• Grado di protezione: IP67
• Temperatura di funzionamento (sintesi): -10 ℃ a +70 ℃

Parametri di prestazione

• Modello: GHA360
• Range di misura: ±50g
• Sensibilità: 0,095 mg/LSB
• Assi di misura: X / Y / Z
• Frequenza di risposta / banda: DC~10 kHz
• Frequenza di campionamento: 80 kHz
• Dati transitori: forme d'onda transitorie X, Y, Z
• Interfaccia di comunicazione: Ethernet (10/100 Mbps)
• Indirizzo del dispositivo: impostazione di fabbrica '1'
• Temperatura ambiente di esercizio: -40℃ ~ +85℃
• Metodo di installazione: montaggio magnetico o fissaggio con vite a doppia estremità (foro inferiore M5*6)
• Grado di protezione: IP67
• Dimensioni: Ø23.6×H60.6mm
• Peso del prodotto: ≤105g

Dimensioni del prodotto
Ø23.6×H60.6mm (fare riferimento al disegno per il dettaglio delle dimensioni)

Specifiche tecniche

• Range di misura: ±50g
• Sensibilità: 0,095 mg/LSB
• Asse: X / Y / Z (acquisizione transitoria triassiale)
• Frequenza di risposta / banda: DC ~ 10 kHz
• Frequenza di campionamento: 80 kHz
• Rumore: 35µg/√Hz
• Comunicazione: Ethernet (10/100 Mbps), supporta invio diretto di pacchetti di forma d'onda grezza
• Alimentazione: 12V
• Grado di protezione: IP67
• Temperatura ambiente di esercizio: -40℃ ~ +85℃ (tabella) e -10 ℃ a +70 ℃ (sintesi)
• Installazione: montaggio magnetico o con vite a doppia estremità (foro inferiore M5*6)
• Dimensioni: Ø23.6×H60.6mm
• Peso del prodotto: ≤105g
