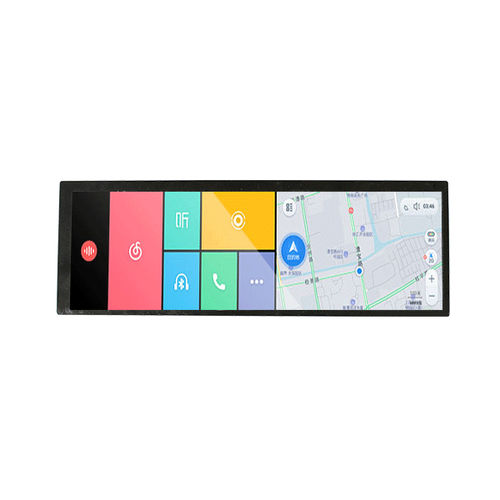

Modulo di visualizzazione TFT LCD YX78405A

a colori400 x 12807,84”

Panoramica del prodotto
Lo YX78405A è un modulo display TFT-LCD da 7,84 pollici con risoluzione 400 (RGB) × 1280 e interfaccia MIPI. Pilotato dall'IC NV3051F1, il modulo offre direzione di visione All O'Clock, luminanza tipica di 500 cd/m² e retroilluminazione LED bianche. È indicato per HMI e applicazioni embedded industriali quali automotive, automazione, dispositivi medici e terminali portatili.

Applicazioni

• Cruscotti e quadri strumenti per automotive
• HMI industriali e pannelli di automazione
• Pannelli di controllo per domotica
• Display per apparecchiature medicali
• Segnaletica digitale e terminali portatili

Caratteristiche principali
Dimensione display: 7.84 inch
Risoluzione: 400 (RGB) × 1280
Tipo LCD: TFT-LCD, transmissive
Interfaccia: MIPI (supporta trasmissione ad alta velocità per Linux/Android/piattaforme embedded)
Driver IC: NV3051F1
Direzione di visione: All O'Clock (ampio angolo di visione)
Retroilluminazione: LED bianche × 24
Luminanza (Tip.): 500 cd/m²
Rapporto di contrasto: 900 : 1
Gamut colore: 60%
Area attiva: 59.4 × 190.08 mm
Dimensioni outline: 67.8 × 205.78 × 4.6 mm

Note meccaniche e ottiche
Le dimensioni outline e un disegno meccanico sono forniti per riferimento al montaggio e all'integrazione. Il modulo presenta un rapporto d'aspetto ultra-wide adatto alle moderne interfacce utente. Pitch pixel tipico: 0.1485 × 0.1485 mm.

Punti salienti ottici e prestazionali
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta: 25 ms
Uniformità di luminanza: 80%
Luminanza tipica: 500 cd/m²

Condizioni operative
Temperatura di esercizio: -20°C a +70°C
Temperatura di stoccaggio: -30°C a +80°C
Umidità: ≤90% UR (60°C)

Caratteristiche / Specifiche tecniche

• Modello: YX78405A
• Dimensione display: 7.84 inch
• Risoluzione: 400 (RGB) × 1280
• Tipo LCD: TFT-LCD, transmissive
• Area attiva: 59.4 × 190.08 mm
• Dimensioni outline: 67.8 × 205.78 × 4.6 mm
• Pixel Pitch: 0.1485 × 0.1485 mm
• Direzione di visione: All O'Clock
• Driver IC: NV3051F1
• Interfaccia: MIPI
• Retroilluminazione: LED bianche × 24
• Luminanza (Tip.): 500 cd/m²
• Rapporto di contrasto: 900 : 1
• Gamut colore: 60%
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
• Tempo di risposta: 25 ms
• Tensione analogica di funzionamento: 3.3 V Tip.
• Intervallo di temperatura di esercizio: -20°C a +70°C
• Intervallo di temperatura di stoccaggio: -30°C a +80°C
• Umidità: ≤90% UR (60°C)
